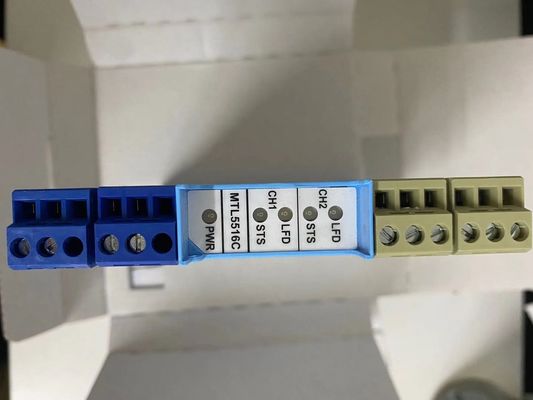

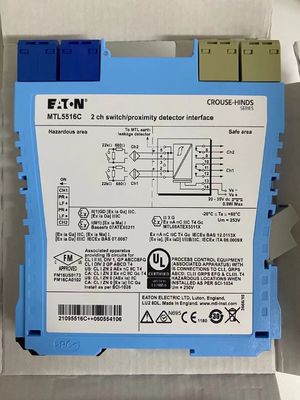

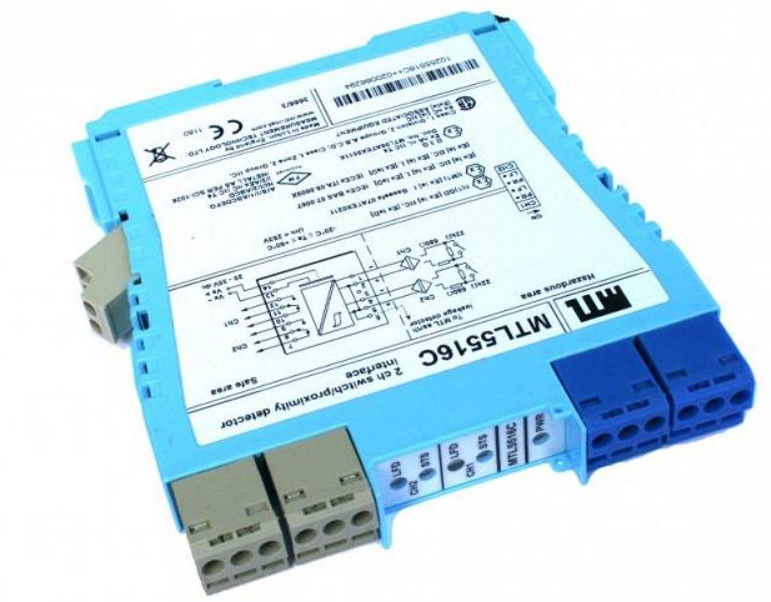

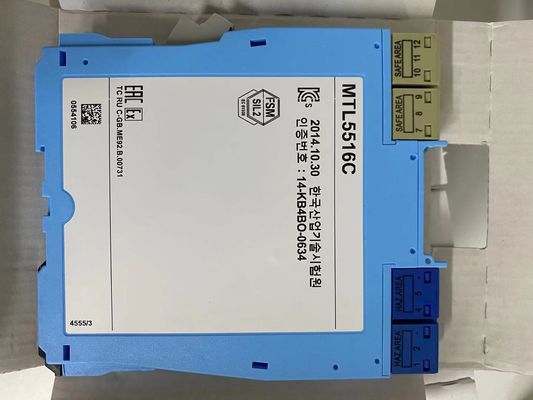

MTL5516C स्विच निकटता डिटेक्टर इंटरफ़ेस NAMUR इनपुट, रिले आउटपुट

MTL5516C MTL उपकरण स्विच/नज़दीकी डिटेक्टर इंटरफ़ेस

MTL5516/C एक स्विच द्वारा दो सुरक्षित क्षेत्र भार को नियंत्रित करने के लिए सक्षम
या निकटता डिटेक्टर एक खतरनाक क्षेत्र में स्थित है।
या फील्ड वायरिंग में शॉर्ट सर्किट की स्थिति लाइनफॉल्ट-डिटेक्ट (एलएफडी) सुविधा द्वारा पता लगाई जाती है और मॉड्यूल के शीर्ष पर भी इंगित की जाती है।
प्रत्येक चैनल के लिए चरण उलटने के लिए के पक्ष पर एक स्विच द्वारा चुना जाता है
मॉड्यूल और आउटपुट स्विच रिले संपर्क द्वारा प्रदान किया जाता है।
किसी भी क्षेत्र सर्किट में सर्किट।

विनिर्देश
यह भी देखें सामान्य विनिर्देश

• चैनलों की संख्या
दो
• स्विचों का स्थान
क्षेत्र 0, IIC, T6 खतरनाक क्षेत्र
डिवीजन 1, समूह ए खतरनाक स्थान
• निकटता डिटेक्टर का स्थान
जोन 0, IIC, T4?? 6 खतरनाक क्षेत्र यदि उपयुक्त रूप से प्रमाणित है
डिवीजन 1, समूह ए खतरनाक स्थान
• खतरनाक क्षेत्र के इनपुट
निकटता डिटेक्टरों के लिए बीएस EN6094756:2001 मानकों के अनुरूप इनपुट (NAMUR)
सेंसर पर लगा वोल्टेज
7 से 9V dc 1kΩ ±10% से
• इनपुट/आउटपुट विशेषताएं
सामान्य अवस्था
आउटपुट बंद अगर इनपुट > 2.1mA (इनपुट सर्किट में < 2kΩ)
आउटपुट खुले हैं यदि इनपुट < 1.2mA (> इनपुट सर्किट में 10kΩ)
हाइस्टेरिसिसः 200μA (650Ω) नाममात्र
• लाइन दोष का पता लगाने (एलएफडी) (यदि चयनित हो)
इकाई के पक्ष पर स्विच के माध्यम से उपयोगकर्ता-चयन योग्य। लाइन दोष प्रत्येक चैनल के लिए एक एलईडी द्वारा इंगित किया जाता है। चैनल आउटपुट रिले है
यदि इनपुट लाइन में खराबी का पता चलता है तो बिजली बंद कर दी जाती है।
खुले सर्किट अलार्म पर यदि आईएन < 50μA
खुला सर्किट अलार्म बंद अगर आईएन > 250μA
शॉर्ट सर्किट अलार्म चालू यदि रिन < 100Ω
शॉर्ट सर्किट अलार्म बंद अगर रिन > 360Ω
नोटः संपर्क इनपुट के साथ एलएफडी सुविधा का उपयोग करते समय प्रतिरोधों को लगाया जाना चाहिए
स्विच के साथ श्रृंखला में 500Ω से 1kΩ
स्विच के समानांतर 20kΩ से 25kΩ
• सुरक्षित क्षेत्र का आउटपुट
दो एकल ध्रुवीय रिले स्विचओवर संपर्क के साथ
नोटः प्रतिक्रियाशील भारों को पर्याप्त रूप से दबाया जाना चाहिए
रिले की विशेषताएं
प्रतिक्रिया समयः अधिकतम 10ms
संपर्क रेटिंग (सुरक्षित क्षेत्र):
250V AC, 2A, cosØ >0.7,
40V dc, 2A, प्रतिरोध भार
संपर्क रेटिंग ((क्षेत्र 2):35V, 2A, 100VA.
• अधिकतम वर्तमान खपत
35mA 24V पर
11इकाई के भीतर शक्ति अपव्यय
0.84W 24V पर
• एलईडी संकेतक
हराः शक्ति संकेत
पीलाः दोः चैनल की स्थिति, जब आउटपुट एनर्जीकृत होता है
लालः दोः एलएफडी संकेत, जब लाइन दोष का पता चला
• सुरक्षा विवरण (प्रत्येक चैनल)
यू_o=10.5V I_o=14mA P_o=37mW Um = 253V rms या dc
