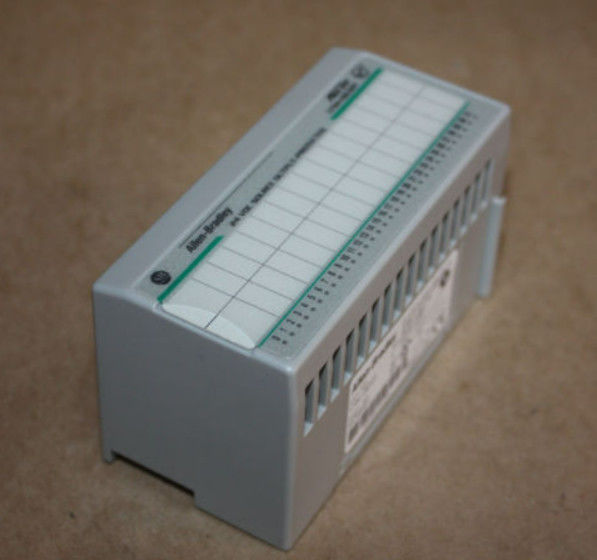

1794-OB32P एलन ब्रैडली फ्लेक्स इलेक्ट्रॉनिक रूप से संरक्षित असतत आउटपुट मॉड्यूल

उत्पाद का विवरणः
निर्माताः एलेन ब्रैडली
उत्पाद नं. : 1794-OB32P
उत्पाद का प्रकार:फ्लेक्स आई/ओ डिजिटल डीसी आउटपुट मॉड्यूल

1794-OB32P एक एलन-ब्रैडली फ्लेक्स I/O इलेक्ट्रॉनिक रूप से संरक्षित असतत आउटपुट मॉड्यूल है। यह मॉड्यूल व्यक्तिगत चैनल सुरक्षा के साथ आता है,जिसमें तीस-दो (32) 24 वोल्ट डीसी सोर्सिंग आउटपुट चैनल हैं. यह 1794-TB32 और 1794-TB32S टर्मिनल बेस यूनिट के साथ उपयोग के लिए संगत है. इसमें प्रति मॉड्यूल 14.0 एम्पियर का आउटपुट करंट रेटिंग है, जिसमें चैनल 0 के लिए कुल 6 एम्पियर हैं...चैनल 16-31 के लिए कुल 15 और 8 एम्पियर.

एलन-ब्रैडली 1794-OB32P एक FLEX I/O डिजिटल 24V DC मॉड्यूल है। यह 32 आउटपुट के साथ आता है जो इलेक्ट्रॉनिक रूप से फ्यूज किए जाते हैं और 16 आउटपुट के 2 समूहों में समूहीकृत होते हैं,प्रत्येक समूह के साथ एक अलग वोल्टेज स्रोत हैप्रत्येक आउटपुट तापमान अधिभार और झटकों के खिलाफ आत्म-संरक्षित है। इसमें 32 पीले रंग के स्थिति संकेतक भी हैं और 1.8 x 3.7 x 2.1 इंच का माप है।1794-OB32P एक DIN रेल माउंट का उपयोग कर स्थापित किया जा सकता है और केवल 1794-TB32 और 1794-TB32S टर्मिनल आधार इकाइयों के साथ संगत है. 1794-OB32P मॉड्यूल का ऑन-स्टेट आउटपुट वोल्टेज न्यूनतम 10V डीसी और अधिकतम 31.2V डीसी के बीच होता है और इसमें 0.5V डीसी की अधिकतम ऑन-स्टेट आउटपुट वोल्टेज ड्रॉप भी होती है। प्रति चैनल,मॉड्यूल का कम से कम ऑन स्टेट आउटपुट 1 एमए और अधिकतम ऑन स्टेट आउटपुट 500 एमए प्रति चैनल है, या प्रति मॉड्यूल कुल 14 ए. हालांकि, इस मॉड्यूल में 2 आउटपुट समूहों के लिए एम्पियर की एक भिन्न कुल संख्या है, क्योंकि चैनल 0-15 में कुल 6 ए है जबकि चैनल 16-31 में कुल 8 ए है।मॉड्यूल 50 एमएस के लिए 2 ए का अधिकतम आउटपुट सर्ज करंट है, जो हर 2 सेकंड में दोहराया जा सकता है, साथ ही 0.5 mA की एक ऑफ-स्टेट आउटपुट रिसाव धारा।1794-OB32P की बाहरी DC आपूर्ति वर्तमान सीमा 103-273 mA है और इसकी बाहरी DC आपूर्ति वोल्टेज सीमा 10-31 है.2V DC, जिसमें 5% AC रिपल शामिल है. इस मॉड्यूल में OFF से ON स्थिति और ON से OFF स्थिति से 1 ms की अधिकतम आउटपुट देरी है.यह भी क्षेत्र पक्ष और प्रणाली के बीच 50V की एक निरंतर अलगाव वोल्टेज है1794-OB32P में 31.2V DC पर अधिकतम 18.1 BTU/hr का थर्मल डिसिपेशन और 31.2V DC पर भी 5.3W का अधिकतम पावर डिसिपेशन है।

एलन-ब्रैडली 1794-OB32P एक सोर्सिंग डिस्क्रीट आउटपुट मॉड्यूल है। यह मॉड्यूल फ्लेक्स I/O उत्पाद परिवार का हिस्सा है, जिसमें तीस-दो (32) इलेक्ट्रॉनिक रूप से संरक्षित आउटपुट चैनल हैं।असतत आउटपुट मॉड्यूल, जिसमें 1794-OB32P शामिल है, का उपयोग प्रोग्राम योग्य लॉजिक कंट्रोलर (पीएलसी) के नियंत्रण आउटपुट कमांड को लागू करने के लिए किया जाता है। विशेष रूप से,1794-OB32P विशेष रूप से 24 वोल्ट डीसी वोल्टेज पर काम करने वाले इलेक्ट्रॉनिक और विद्युत घटकों के साथ उपयोग के लिए संगत है जैसे कि पायलट लैंप और घूर्णन प्रकाश जैसे संकेत उपकरणध्वनि यंत्र जैसे बजनेवाला, सींग और सायरन; विद्युत भार जैसे रिले कॉइल, सोलेनोइड संचालित यंत्र और इसी तरह के घटक।

1794-OB32P आउटपुट मॉड्यूल का उपयोग टर्मिनल आधार इकाइयों के साथ किया जाता है। संगत टर्मिनल आधार इकाइयां 1794-TB32 और 1794-TB32S हैं। इस मॉड्यूल की अधिकतम आउटपुट धारा 14.0 एम्पियर है;अधिकतम 6 एम्पियर चैनल 0-15 द्वारा प्रदान किए जाते हैं और अधिकतम 8 एम्पियर चैनल 16-31 द्वारा प्रदान किए जाते हैं जबकि प्रत्येक चैनल के लिए न्यूनतम आउटपुट वर्तमान रेटिंग 1 है.0 मिलीएम्पियर. इसमें 10 वोल्ट डीसी का न्यूनतम ऑन-स्टेट आउटपुट वोल्टेज, 24 वोल्ट डीसी का नाममात्र ऑन-स्टेट आउटपुट वोल्टेज और 31.2 वोल्ट डीसी का अधिकतम ऑन-स्टेट आउटपुट वोल्टेज है।

मॉड्यूल में ऑफ-टू-ऑन संक्रमण के लिए 0.5 मिलीसेकंड और ऑन-टू-ऑफ संक्रमण के लिए 1.0 मिलीसेकंड का आउटपुट सिग्नल देरी है। इसमें 80 मिलीअम्पर @ 5 वोल्ट डीसी का वर्तमान उपयोग है,एक अधिकतम शक्ति अपव्यय 5.3 वाट @ 31.2 वोल्ट डीसी, और 18.1 ब्रिटिश थर्मल यूनिट (बीटीयू) प्रति घंटे @ 31.2 वोल्ट डीसी का अधिकतम थर्मल अपव्यय
यह सामग्री डी ओ सप्लाई द्वारा लिखी और संकलित की गई है और इसकी नकल नहीं की जानी चाहिए।
