उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पादक: | पेपरल + फुच्स | उत्पाद संख्या: | KFD2-STC5-Ex1.H |
|---|---|---|---|
| सिग्नल प्रकार: | एनालॉग इनपुट | सुरक्षा अखंडता स्तर (एसआईएल): | SIL 2 |
| नामित वोल्टेज: | 18 ... 30 वी डीसी | इनपुट सिग्नल: | 4 ... 20 एमए |
| भार: | 0 ... 800 Ω | तत्व प्रदर्शित करें: | एलईडी |
| प्रमुखता देना: | KFD2-STC5-Ex1.H,स्मार्ट ट्रांसमीटर बिजली आपूर्ति,PEPPERL FUCHS स्मार्ट ट्रांसमीटर बिजली की आपूर्ति |
||

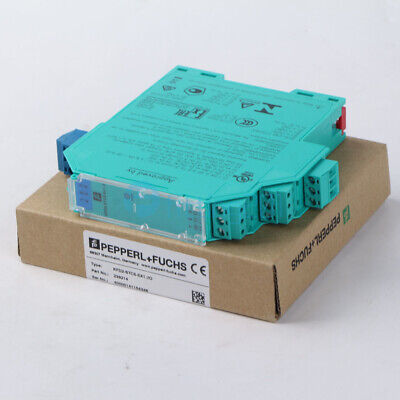

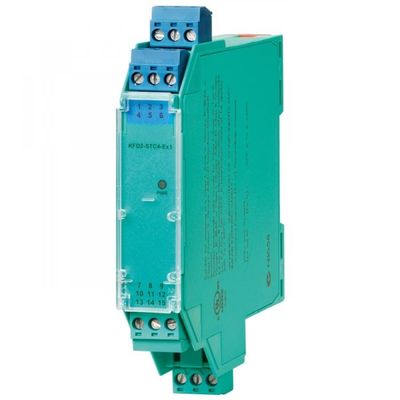

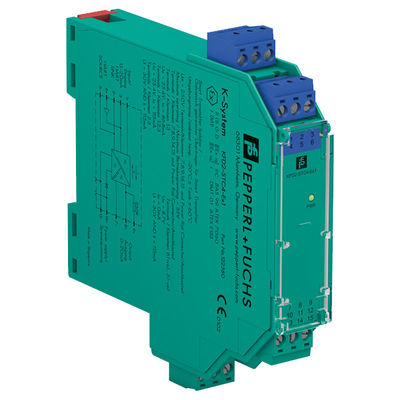

PEPPERL FUCHS SMART ट्रांसमीटर बिजली की आपूर्ति KFD2-STC5-Ex1.H
| सामान्य विनिर्देश | ||
|---|---|---|
| सिग्नल प्रकार | एनालॉग इनपुट | |
| कार्यात्मक सुरक्षा से संबंधित मापदंड | ||
| सुरक्षा अखंडता स्तर (SIL) | SIL 2 | |
| व्यवस्थित क्षमता (एससी) | एससी 3 | |
| आपूर्ति | ||
| संबंध | पावर रेल या टर्मिनल 14+, 15- | |
| नामित वोल्टेज | 18... 30 वी डीसी | |
| रिपल | आपूर्ति सहिष्णुता के भीतर | |
| शक्ति अपव्यय | अधिकतम भार पर ≤ 1 W | |
| बिजली की खपत | अधिकतम भार पर ≤ 1.6 W | |
| इनपुट | ||
| कनेक्शन पक्ष | मैदान की ओर | |
| संबंध | टर्मिनल 1+, 2-, 3 | |
| इनपुट सिग्नल | 4... 20 एमए | |
| खुला सर्किट वोल्टेज/शॉर्ट सर्किट करंट | टर्मिनल 1+, 3: 24 वी / 25 एमए | |
| इनपुट प्रतिरोध | अधिकतम 265 Ω टर्मिनल 2-, 3, अधिकतम 330 Ω टर्मिनल 1+, 3 | |
| उपलब्ध वोल्टेज | 20 mA पर ≥ 17 V; 4 mA पर ≥ 21 V, टर्मिनल 1+, 3 | |
| आउटपुट | ||
| कनेक्शन पक्ष | नियंत्रण पक्ष | |
| संबंध | टर्मिनल 7+, 8-, 9- (सिंक) टर्मिनल 7-, 8+, 9+ (स्रोत) अतिरिक्त जानकारी देखें |
|
| भार | 0... 800 Ω | |
| आउटपुट सिग्नल | 4... 20 एमए (अतिभार > 25 एमए) | |
| रिपल | अधिकतम 50 μAआरएमएस | |
| बाहरी आपूर्ति (लूप) | 2... 30 वी डीसी यदि बाह्य वोल्टेज > 19 V है, तो एक भार ≥ ((V - 19) / 0.02) Ω की आवश्यकता होती है। V बाह्य वोल्टेज का मान है। टर्मिनल 9 पर 250 Ω के आंतरिक प्रतिरोध का उपयोग भार के रूप में किया जा सकता है। |
|
| स्थानांतरण विशेषताएं | ||
| विचलन | 20 °C (68 °F), 4... 20 mA पर कैलिब्रेशन, रैखिकता, हाइस्टेरिसिस, भार और आपूर्ति वोल्टेज के उतार-चढ़ाव सहित ≤ 10 μA |
|
| परिवेश तापमान का प्रभाव | ≤ 0.25 μA/K | |
| आवृत्ति सीमा | नियंत्रण पक्ष में क्षेत्र पक्षः 0.5 V के साथ बैंडविड्थपीपीसिग्नल 0... 7.5 kHz (-3 dB) कंट्रोल साइड से फील्ड साइड मेंः 0.5 V के साथ बैंडविड्थपीपीसिग्नल 0.3... 7.5 kHz (-3 dB) |
|
| निपटान का समय | 200 μs | |
| उगने का समय/पतन का समय | 100 μs | |
| गैल्वानिक अलगाव | ||
| आउटपुट/शक्ति आपूर्ति | कार्यात्मक इन्सुलेशन, नामित इन्सुलेशन वोल्टेज 50 V AC | |
| संकेतक/सेटिंग | ||
| प्रदर्शन तत्व | एलईडी | |
| लेबलिंग | सामने लेबलिंग के लिए जगह | |
| दिशानिर्देश अनुरूपता | ||
| विद्युत चुम्बकीय संगतता | ||
| निर्देश 2014/30/EU | EN 61326-1:2013 (औद्योगिक स्थान) | |
| अनुरूपता | ||
| विद्युत चुम्बकीय संगतता | NE 21:2012 एन 61326-3-2:2008 |
|
| सुरक्षा का स्तर | आईईसी 60529:2001 | |
| विद्युत झटके से सुरक्षा | UL 61010-1:2012 | |
| परिवेश की स्थिति | ||
| परिवेश का तापमान | -20... 60 °C (-4... 140 °F) 70 °C (158 °F) तक के परिवेश के तापमान की सीमा का विस्तार, आवश्यक माउंटिंग स्थितियों के लिए मैनुअल देखें |
|
| यांत्रिक विनिर्देश | ||
| सुरक्षा का स्तर | IP20 | |
| संबंध | स्क्रू टर्मिनल | |
| मास | लगभग 200 ग्राम | |
| आयाम | 20 x 124 x 115 मिमी (0.8 x 4.9 x 4.5 इंच) (W x H x D), आवास प्रकार B2 | |
| ऊँचाई | 124 मिमी | |
| चौड़ाई | 20 मिमी | |
| गहराई | 115 मिमी | |
| घुड़सवार | 35 मिमी DIN माउंटिंग रेल पर EN 60715 के अनुसारः2001 | |
| खतरनाक क्षेत्रों के संबंध में आवेदन के लिए डेटा | ||
| ईयू प्रकार परीक्षा प्रमाणपत्र | सीएमएल 17 एटेक्स 2029X | |
| चिह्नित करना |  II (1) G [Ex ia Ga] IICII (1) D [Ex ia Da] IIICI (M1) [Ex ia Ma] I |
|
| इनपुट | [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I | |
| आपूर्ति | ||
| अधिकतम सुरक्षित वोल्टेज | 250 वी (सावधान! नामित वोल्टेज कम हो सकता है) | |
| उपकरण | टर्मिनल 1+, 3- | |
| वोल्टेज | 27.2 वी | |
| वर्तमान | 93 mA | |
| शक्ति | 633 mW | |
| आंतरिक क्षमता | 5 nF | |
| आंतरिक प्रेरण | 0 mH | |
| उपकरण | टर्मिनल 2-, 3 | |
| वोल्टेज | 30 वी | |
| वर्तमान | 115 mA | |
| शक्ति | 1 W | |
| वोल्टेज | 2 वी | |
| वर्तमान | 8.5 एमए | |
| शक्ति | 1.1 mW | |
| उपकरण | टर्मिनल 1+, 2 / 3- | |
| वोल्टेज | 27.2 वी | |
| वर्तमान | 115 mA | |
| शक्ति | 782 एमडब्ल्यू | |
| आंतरिक क्षमता | 5 nF | |
| आंतरिक प्रेरण | 0 mH | |
| आउटपुट | ||
| अधिकतम सुरक्षित वोल्टेज | 250 वी (सावधान! नामित वोल्टेज कम हो सकता है) | |
| प्रमाणपत्र | सीएमएल 17 एटेक्स 3028X | |
| चिह्नित करना | II 3G एक्स एक्स IIC T4 Gc |
|
| गैल्वानिक अलगाव | ||
| इनपुट/आउटपुट | IEC/EN 60079-11 के अनुसार सुरक्षित विद्युत अलगावः2007, वोल्टेज पीक मान 375 वी | |
| इनपुट/शक्ति आपूर्ति | IEC/EN 60079-11 के अनुसार सुरक्षित विद्युत अलगावः2007, वोल्टेज पीक मान 375 वी | |
| दिशानिर्देश अनुरूपता | ||
| निर्देशिका 2014/34/ईयू | EN IEC 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012 | |
| अंतर्राष्ट्रीय अनुमोदन | ||
| यूएल अनुमोदन | E106378 | |
| नियंत्रण चित्र | 116-0439 (cULus) | |
| IECEx अनुमोदन | ||
| IECEx प्रमाणपत्र | IECEx CML 17.0015X | |
| IECEx चिह्न | [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I एक्स आई सी टी 4 जी सी |
|
