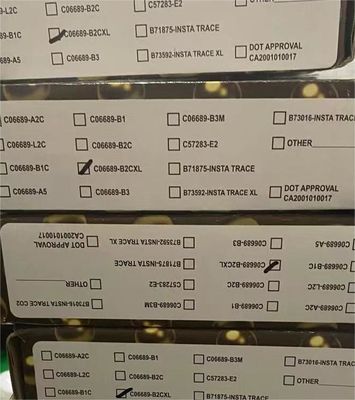

B-2CXL TELEDYNE ऑक्सीजन एनालाइज़र के लिए माइक्रो फ्यूल सेल सेंसर

विनिर्देश

निर्माता: टेलीडीन एनालिटिकल इंस्ट्रूमेंट

उत्पाद नं. : B-2CXL, विशेष रूप से XL मॉडल विश्लेषकों में काम करने के लिए योग्य B-2C सेंसर। निम्न सीमा सीमा 0-1 ppm है।

परिचय:
टेलीडीन की पेटेंट प्राप्त माइक्रो-फ्यूल सेल (एमएफसी) एक अनूठा, इलेक्ट्रोकेमिकल ट्रांसड्यूसर है जो निम्नलिखित विशेषताओं को मिलाकर बहुमुखी ऑक्सीजन सेंसर क्षमता प्रदान करता है।

ऑक्सीजन के लिए विशिष्टता
पूरी तरह से रखरखाव मुक्त
निरपेक्ष शून्य - कोई शून्य गैसों की आवश्यकता नहीं है
दीर्घायु
दीर्घकालिक स्थिरता, दो से चार सप्ताह (और अधिक) का कैलिब्रेशन अंतराल
नमूना प्रवाह दर में भिन्नता से प्रभावित नहीं
झटके, कंपन या स्थिति से प्रभावित नहीं

संचालन का सिद्धांत
सेल के आसपास के गैस स्पेस में ऑक्सीजन एक टेफ्लॉन झिल्ली के माध्यम से फैलता है और कैथोड की सतह पर कम हो जाता है।आंत में एनोड पर एक संबंधित ऑक्सीकरण होता है और एक विद्युत धारा उत्पन्न होती है जो ऑक्सीजन की एकाग्रता के अनुपात में होती है.

कैथोडिक प्रतिक्रियाः 4e- + 2 H2O + O2 तीर 4 OH
एनोडिक प्रतिक्रियाः 2 OH- = Pb तीर PbO + H2O + 2e
कुल प्रतिक्रियाः 2 Pb + O2 तीर 2 PbO
इस प्रकार ट्रांसड्यूसर ईंधन सेल के रूप में कार्य करता है, और इसका आउटपुट केवल सेल में ऑक्सीजन के प्रवेश की दर और अंदर संग्रहीत एनोड सामग्री की मात्रा से सीमित है।यह आउटपुट एक बिजली स्रोत के रूप में सेल का उपयोग करने के लिए अपर्याप्त है, जो कि अधिकांश ईंधन कोशिकाओं का उद्देश्य है। हालांकि, सेल सीधे मीटर चलाने के लिए पर्याप्त आउटपुट प्रदान करती है या, प्रवर्धन के बाद,अधिक जटिल कार्य करने में सक्षम आउटपुट प्रदान करेगा


शारीरिक विशेषताएं
एमएफसी एक सील, डिस्पोजेबल ऑक्सीजन ट्रांसड्यूसर है जिसका व्यास 1.25 इंच है और इसकी मोटाई 0.75 इंच है। इसका अपेक्षाकृत बड़ा सेंसिटिंग क्षेत्र (0.75 इंच) है।7 इंच व्यास) जो एक उच्च स्तर के आउटपुट सिग्नल का उत्पादन करता है जिसे एनालॉग डिस्प्ले उपकरणों को चलाने के लिए प्रवर्धन की आवश्यकता नहीं होती है.

बड़ा सेंसर क्षेत्र नमूना धाराओं से वाष्प संघनन से जुड़े रीडिंग त्रुटियों को भी कम करता है जो सामान्य रूप से छोटे सेंसर क्षेत्र ट्रांसड्यूसर को कम या शून्य पढ़ने का कारण बनता है।

एमएफसी के पीछे एक संपर्क प्लेट से ढका हुआ है जो दो समकक्ष पन्नी से बना है।इन पन्नी विभिन्न जांच इकट्ठा और नमूने मनिफोल्ड में वसंत भरी संपर्क में जोड़े जिसमें कोशिकाओं को रखा जाता है.

संबंधित उत्पाद:
ऑक्सीजन विश्लेषकों के लिए सेंसर

उपलब्धि प्राप्त करने वालों के सामान्य प्रश्न

प्रश्नः क्या उत्पाद मूल OEM इकाइयां हैं?

उत्तरः इन वस्तुओं को एचीवर्स ऑटोमेशन लिमिटेड द्वारा प्रमाणित किया गया है कि वे ओईएम या स्वतंत्र तृतीय पक्ष चैनलों के माध्यम से प्राप्त वास्तविक ओईएम इकाइयां हैं।

प्रश्न: माल की गारंटी क्या है?

एकः एक वर्ष की वारंटी।
