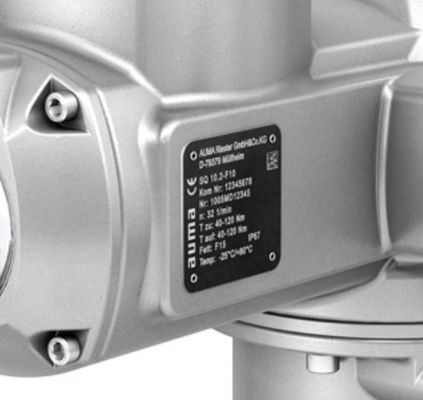

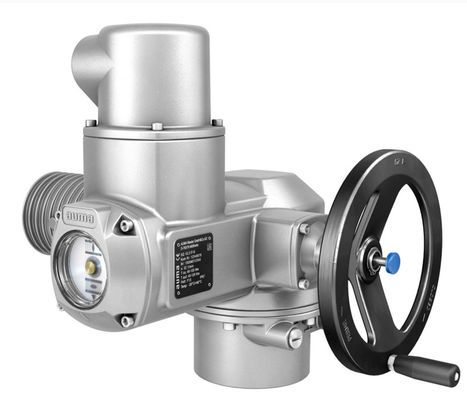

AUMA SQ 10.2-F10 पार्ट टर्न एक्ट्यूएटर विथ मैटिक एक्ट्यूएटर कंट्रोल AM 01.1

उत्पाद का विवरणः

निर्माताः AUMA
उत्पाद नं. : SQ 10.2-F10+AM 01.1
उत्पाद प्रकार : मैटिक एक्ट्यूएटर कंट्रोल के साथ पार्ट टर्न एक्ट्यूएटर

एक्ट्यूएटर SQ और SQR
खुली-करीबी सेवा और पोजिशनिंग सेवा के लिए SQ प्रकार की श्रेणी के एक्ट्यूएटर वर्ग A और B या प्रकार S2 - 15 मिनट के लिए योग्य हैं।
SQR श्रेणी के मॉड्यूलेटिंग एक्ट्यूएटर वर्ग C या प्रकार S4 - 25% के लिए योग्य हैं।

प्रकार रेंज SQ/SQR के एक्ट्यूएटर को सरल OPEN-CLOSE नियंत्रण से लेकर ऑपरेटिंग डेटा या फील्डबस इंटरफेस के लॉगिंग के साथ माइक्रो-नियंत्रित संस्करण तक विभिन्न नियंत्रणों के साथ जोड़ा जा सकता है।

सामान्य जानकारी
AUMA NORM पार्ट टर्न एक्ट्यूएटर को बाहरी नियंत्रण की आवश्यकता होती है।
आकारों के लिए SQ 05.2 SQ 10.2, AUMA AM या AC एक्ट्यूएटर कंट्रोल प्रदान करता है। इन्हें बाद में एक्ट्यूएटर पर आसानी से लगाया जा सकता है।

टेबल पर नोट्स
1) संचालन का समय बढ़ते टोक़ के साथ संचालन की गति कम हो जाती है।
2) टोक़ रेंज ट्रिपिंग टोक़ इंगित टोक़ रेंज के भीतर दिशाओं OPEN और CLOSE के लिए समायोज्य है।
3) वजन संकेतित वजन में AUMA NORM पार्ट-टर्न एक्ट्यूएटर शामिल है जिसमें 3-चरण एसी मोटर, मानक विद्युत कनेक्शन, अनबोर्ड युग्मन और हैंडव्हील है
4) आधार और लीवर के साथ वजन संकेतित वजन में AUMA NORM 3 चरण AC मोटर, मानक विद्युत कनेक्शन और आधार और लीवर सहित हैंडव्हील के साथ भाग-टर्न एक्ट्यूएटर शामिल है।

विशेषताएं और कार्य
कार्य का प्रकार लघु समय कार्य S2 - 15 मिनट, कक्षाएं A और B EN 15714-2 के अनुसार नाममात्र वोल्टेज के लिए, +40 °C परिवेश तापमान और अधिकतम टोक़ के 35 प्रतिशत के साथ लोड पर,आईईसी 60034-7 के अनुसार प्रकार आईएम बी9आईईसी के अनुसार शीतलन प्रक्रिया IC410
60034-6 मुख्य वोल्टेज, मुख्य आवृत्ति 24 V DC वर्तमान मुख्य वोल्टेज का अनुमेय परिवर्तनः ±10 % IEC 60364-4-443 के अनुसार ओवरवोल्टेज श्रेणी श्रेणी III इन्सुलेशन वर्ग मानकः Fउष्णकटिबंधीय मोटर सुरक्षा मानक: थर्मोस्विच (NC) स्विंग कोण मानकः 75° और < 105° के बीच समायोज्य विकल्पः 15° से < 45°, 45° bis < 75°, 105° से < 135°, 135° से < 165°, 165° से < 195°, 195° से <
225° स्व-लॉकिंग हाँ (अंश-बदलाव वाले एक्ट्यूएटर स्व-लॉकिंग करते हैं यदि आउटपुट ड्राइव पर टॉर्क कार्य करते समय वाल्व की स्थिति को स्थिर से नहीं बदला जा सकता है)

मैनुअल ऑपरेशन

सेटिंग और आपातकालीन संचालन के लिए मैनुअल ड्राइव, हाथ का पहिया विद्युत संचालन के दौरान नहीं घूमता है
विकल्पः हैंडव्हील लॉक करने योग्य
हैंडव्हील स्टेम एक्सटेंशन
30 मिमी या 50 मिमी वर्ग के साथ आपातकालीन संचालन के लिए बिजली उपकरण
मैनुअल ऑपरेशन के लिए संकेत
(विकल्प)
यह इंगित करना कि क्या एकल स्विच के माध्यम से मैन्युअल ऑपरेशन सक्रिय है या नहीं (1 स्विच-ओवर संपर्क)
अधिक जानकारी के लिए अलग डेटा शीट देखें स्विच के लिए तकनीकी डेटा.
विद्युत कनेक्शन मानकः स्क्रू प्रकार के कनेक्शन के साथ AUMA प्लग/सॉकेट कनेक्टर
विकल्पः टर्मिनल या क्रिम-टाइप कनेक्शन
सोने से ढंके नियंत्रण प्लग (सॉकेट और पिन)
केबल प्रविष्टियों के लिए धागे मानकः मीट्रिक धागे
विकल्पः पीजी-थ्रेड, एनपीटी-थ्रेड, जी-थ्रेड
टर्मिनल योजना TPA37R1AA-001-000
