3500/25-02-01-CN बेंटली नेवादा उन्नत कीफासोर मॉड्यूल आंतरिक समापन के साथ I/O मॉड्यूल

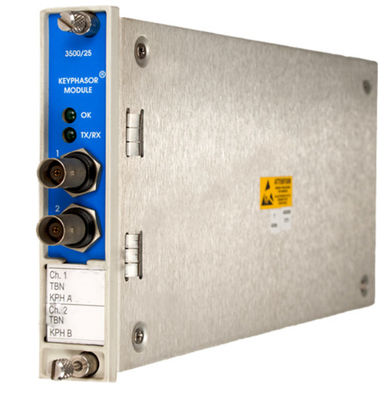

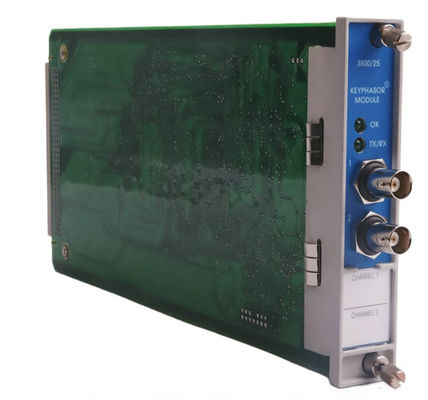

बेंटली नेवादा 3500/25-02-01-CN उन्नत कीफासोर मॉड्यूल

विवरण

3500/25 बढ़ाया Keyphasor मॉड्यूल एक आधा ऊंचाई, दो-चैनल मॉड्यूल 3500 रैक में मॉनिटर मॉड्यूल के लिए Keyphasor संकेत प्रदान करने के लिए प्रयोग किया जाता है। The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducer3500 मशीन सुरक्षा प्रणाली सामान्य विन्यास के लिए चार तक कीफ़ासोर संकेत और जोड़े विन्यास में आठ तक कीफ़ासोर संकेत स्वीकार कर सकती है।

उन्नत कीफासोर मॉड्यूल 3500 सिस्टम मॉड्यूल का एक सुधार है।यह पिछले डिजाइन के मुकाबले विस्तारित Keyphasor सिग्नल प्रोसेसिंग क्षमताओं की पेशकश करता है जबकि फॉर्म के मामले में पूर्ण डाउनवर्ड संगतता बनाए रखता है, उपयोग के लिए मौजूदा Keyphasor मॉड्यूल के साथ फिट और कार्य
पुरानी प्रणालियों में. कीफासोर मॉड्यूल, PWA 125792-01, पूरी तरह से अद्यतन 149369-01 मॉड्यूल द्वारा प्रतिस्थापित किया जाता है.

सूचना

उन्नत कीफ़ैसर मॉड्यूल
3500/25-AA-BB-CC
• A: चैनलों की संख्या
01 आधा ऊंचाई वाला एकल 2-चैनल Keyphasor कार्ड (2-चैनल के लिए ऑर्डर)
02 दो आधे ऊंचाई के दो-चैनल कीफ़ैसर कार्ड (चार-चैनल के लिए ऑर्डर)
• बी: आई/ओ मॉड्यूल का प्रकार
01 आंतरिक समापन के साथ I/O मॉड्यूल
02 बाहरी समापन के साथ I/O मॉड्यूल
03 आंतरिक समापन के साथ आंतरिक बाधा I/O
04 आंतरिक समापन के साथ पृथक I/O मॉड्यूल (चुंबकीय पिकअप के साथ उपयोग के लिए डिज़ाइन किया गया)
05 बाहरी समापन के साथ पृथक I/O मॉड्यूल (चुंबकीय पिकअप के साथ उपयोग के लिए डिज़ाइन किया गया)
• C: एजेंसी अनुमोदन विकल्प
00 आवश्यक नहीं
01 सीएसए/एनआरटीएल/सी (वर्ग 1, डिवीजन 2)
02 ATEX/IECEx/CSA (वर्ग 1 ज़ोन 2)

केबल
3500 कीफ़ैसर (KPH) सिग्नल से बाहरी समापन (ET) ब्लॉक केबल
129530-AAAA-BB
• A:केबल की लंबाई
0005 5 फीट (1.5 मीटर)
0007 7 फीट (2.1 मीटर)
0010 10 फीट (3 मीटर)
0025 25 फीट (7.5 मीटर)
0050 50 फीट (15 मीटर)
0100 100 फीट (30.5 मीटर)
• बी: विधानसभा के निर्देश
01 इकट्ठे नहीं
02 इकट्ठे

स्पेयर पार्ट्स

• 149369-01 उन्नत कीफासोर मॉड्यूल
• 125800-01 कीफासोर I/O मॉड्यूल (आंतरिक समापन)
• 126648-01 कीफासोर आई/ओ मॉड्यूल (बाहरी समापन)
• 125800-02 अलग-थलग कीफासोर I/O मॉड्यूल (आंतरिक समापन) (चुंबकीय पिकअप के साथ उपयोग के लिए डिज़ाइन किया गया)
• 126648-02 अलग-थलग कीफासोर I/O मॉड्यूल (बाहरी समाप्ति) (चुंबकीय पिकअप के साथ उपयोग के लिए डिज़ाइन किया गया)
• 135473-01 कीफासोर I/O मॉड्यूल (आंतरिक बाधाएं और आंतरिक समापन।
• 04425545 ग्राउंडिंग कलाई का पट्टा (एक बार उपयोग के लिए)
• 00580438 कनेक्टर हेडर, आंतरिक समापन, 4-स्थिति, हरा
• 00502133 कनेक्टर हेडर, आंतरिक समापन, 12-स्थिति, ब्लू
• 129770 Keyphasor मॉड्यूल उपयोगकर्ता गाइड
