1794-TB3 ALLEN BRADLEY पीएलसी उत्पाद फ्लेक्स आई/ओ टर्मिनल बेस

उत्पाद का विवरणः
निर्माताः एलेन ब्रैडली
उत्पाद नं. : 1794-TB3
उत्पाद का प्रकार:फ्लेक्स I/O टर्मिनल बेस यूनिट

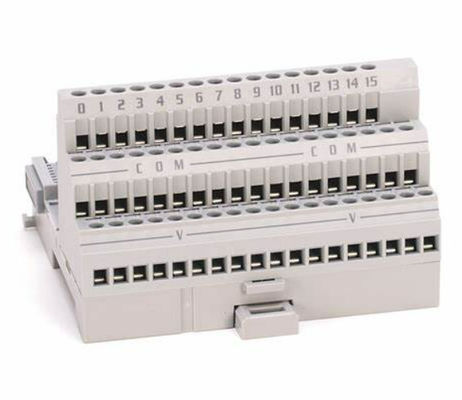

1794-टीबी3 एक टर्मिनल बेस यूनिट है जो एलन-ब्रैडली के फ्लेक्स आई/ओ प्लेटफॉर्म का हिस्सा है। यह टर्मिनल बेस 640 एमए @ 5 वीडीसी और 120 वीएसी और अधिकतम 10 एम्पियर का वोल्टेज रेटिंग है।यह स्क्रू क्लैंप टर्मिनलों के तीन (3) पट्टियों के साथ आता है.

1794-TB3 एक फ्लेक्स I/O घटक है जो एलन-ब्रैडली द्वारा निर्मित है। यह घटक विशेष रूप से एक टर्मिनल बेस इकाई है,मुख्य रूप से क्षेत्र उपकरणों और बिजली आपूर्ति उपकरणों के समापन बिंदुओं के रूप में प्रयोग किया जाता है. इस मॉड्यूल का उपयोग फ्लेक्स I/O मॉड्यूल को होस्ट करने के लिए भी किया जाता है विशेष रूप से, 1794-IA8, 1794-IA8I, 1794-IA16, 1794-OA8, 1794-OA8I, 1794-OA16, 1794-IB8, 1794-IB16XT, 1794-IB10XOB6, 1794-IB10XOB6XT, 1794-IC16,1794-IG16, 1794-IH16, 1794-IV16, 1794-OB8, 1794-OB8EP, 1794-OB8EPXT, 1794-OB16, 1794-OB16D, 1794-OB16P, 1794-OB16PXT, 1794-OC16, 1794-OG16, 1794-OV16, 1794-OV16P, 1794-OW8, और 1794-OW8XT।1794-TB3 में तीन (3) टर्मिनल स्ट्रिप्स हैंऊपरी टर्मिनल पट्टी में इनपुट और आउटपुट सिग्नल के वायरिंग के लिए नामित सोलह (16) टर्मिनल होते हैं। मध्य और निचले टर्मिनल में अठारह (18) टर्मिनल होते हैं।आम और वोल्टेज टर्मिनलों के लिए नामित. -V कॉमन टर्मिनल B-16 और B-33 पर स्थित है; +V (वोल्टेज इन) टर्मिनल C-34 और C-5 टर्मिनलों पर स्थित है।डेज़ी-चेनिंग टर्मिनल आपूर्ति के लिए C-34 (+) और B-16 (-) और आपूर्ति के लिए C-51 (+) और B-33 (-) पर स्थित है. 1794-TB3 में स्क्रू क्लैंप टर्मिनल होते हैं. टर्मिनल बेस को स्थापित करने के लिए, टर्मिनल बेस को थोड़ा कोण में स्थित करें.डीआईएन रेल के ऊपर टर्मिनल आधार हुक डीआईएन रेल के लिए टर्मिनल आधार के पीछे संलग्न करने के लिए. टर्मिनल बेस हुक को एडाप्टर मॉड्यूल के किनारे के नीचे स्लाइड करना चाहिए और फ्लेक्सबस कनेक्टर जुड़ा हुआ है. टर्मिनल बेस को स्लाइड करें और आसन्न एडाप्टर के खिलाफ कसकर दबाएं.डीआईएन रेल के लिए टर्मिनल आधार लॉक करने के लिए, टर्मिनल बेस को तब तक धकेलें जब तक कि 1794-TB3 लाइन नहीं बन जाती और डीआईएन रेल से जुड़ जाती है।

एलन-ब्रैडली द्वारा 1794-टीबी3 फ्लेक्स आई/ओ टर्मिनल बेस यूनिट एक ऐसा उपकरण है जो आई/ओ वायरिंग के लिए टर्मिनल कनेक्शन बिंदु प्रदान करता है और बैकप्लेन के गठन में योगदान देता है।इसमें अधिकतम 16 I/O कनेक्शन हैं जिनमें 18 सामान्य टर्मिनल और 18 वोल्टेज टर्मिनल हैं1794-टीबी3 का उपयोग 125 वी एसी/डीसी विद्युत रेटिंग वाले अनुप्रयोग में किया जाता है और इसकी अधिकतम वर्तमान क्षमता 0.21 x 1 के साथ 10 ए है।इनपुट और आउटपुट मॉड्यूल के साथ उपयोग के लिए 3 मिमी 2 (24-16 AWG) के स्ट्रैन्डेड कॉपर वायर. 1794-TB3 में 640mA पर 5V DC का फ्लेक्सबस रेटिंग है और यह I/O टर्मिनलों को 2A करंट की आपूर्ति करता है। इसमें 125V DC/AC और 50-60Hz पर 10A का V/COM टर्मिनल रेटिंग भी है।

1794-टीबी3 फील्ड वायरिंग टर्मिनलों के बीच फ्लेक्सबस के बीच बेसिक इन्सुलेशन टाइप का उपयोग करके 125 वी (निरंतर) का वोल्टेज अलगाव प्रदान करता है और इसमें 0.56 x 0.79 एनएम (5 x 7lb-in) का टर्मिनल स्क्रू टॉर्क होता है।इसमें T4A (उत्तरी अमेरिका) नामित तापमान कोड और IEC T4 तापमान कोड है1794-टीबी3 का आईईसी-रेटेड परिचालन तापमान -20-70 डिग्री सेल्सियस (-4-158 डिग्री सेल्सियस) है।F) 5-95% गैर-संक्षेपण सापेक्ष आर्द्रता पर और यह परीक्षण किया गया है और 10-500 हर्ट्ज पर 30G के परिचालन सदमे और 5G के कंपन का सामना करने के लिए रेटेड है1794-टीबी3 सी-यूएल-यूएस, यूएल, सीएसए और सीई-प्रमाणित है और इसका आयाम 94 मिमी x 94 मिमी x 69 मिमी (3.7 इंच x 3.7 इंच x 2.7 इंच) है।



संबंधित मॉडल:

कंपनी का परिचय:
एचीवर्स ऑटोमेशन लिमिटेड के पास औद्योगिक स्वचालन के बाजार में 10 से अधिक वर्षों का अनुभव है, जो कारखाने में सील किए गए जांच, सेंसर, डीसीएस, अलगाव बाधा, एचएमआई, पीएलसी, एडाप्टर,बेंटली नेवादा जैसे ब्रांडों से प्रोफैबस कनेक्टर और केबल, एंड्रेस+हाउसर, योकोगावा, एमटीएल, एलन-ब्रैडली, पेपरल+फ्यूक्स, रोसमोंट, एएससीओ, श्नाइडर, लेंज, प्रो-फेस, मित्सुबिशी, ओमरोन, लेंज, डेल्टा, हनीवेल, सीमेंस आदि। यदि आपके पास कोई अनुरोध है,कृपया हमसे संपर्क करने में संकोच न करें.

उपलब्धि प्राप्त करने वालों के सामान्य प्रश्न
प्रश्नः क्या उत्पाद मूल OEM इकाइयां हैं?
उत्तरः इन वस्तुओं को एचीवर्स ऑटोमेशन लिमिटेड द्वारा प्रमाणित किया गया है कि वे ओईएम या स्वतंत्र तृतीय पक्ष चैनलों के माध्यम से प्राप्त वास्तविक ओईएम इकाइयां हैं।
प्रश्न: आप शिपमेंट की व्यवस्था कैसे करेंगे?
एकः हम आपके अनुरोध के आधार पर शिपमेंट की व्यवस्था कर सकते हैं. हम सहयोग किया है forwarder जो अच्छी कीमत के साथ फेडएक्स, डीएचएल, टीएनटी के माध्यम से शिपमेंट की व्यवस्था कर सकते हैं.
प्रश्न: माल की गारंटी क्या है?
एकः एक वर्ष की वारंटी।
