उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| निर्माता: | पेपरल + फुच्स | उत्पाद संख्या: | KFD2-UT2-1 |
|---|---|---|---|
| नामित वोल्टेज: | 20... 30 वी डीसी | मापने के प्रकार: | 2-, 3-, 4-तार कनेक्शन |
| तत्व प्रदर्शित करें: | एल ई डी | इनपुट प्रतिरोध: | ≥ 1 एमए (-100 ... 100 एमवी) |
| वोल्टेज: | -100 ... 100 एमवी की सीमा के भीतर चयन योग्य | बिजली की खपत: | max. अधिकतम. 0.98 W 0.98 डब्ल्यू |
| प्रमुखता देना: | KFD2-UT2-1 PEPPERL FUCHS पृथक बाधा,PEPPERL FUCHS पृथक बाधा KFD2-UT2-1,kfd2 ut2 1 |
||

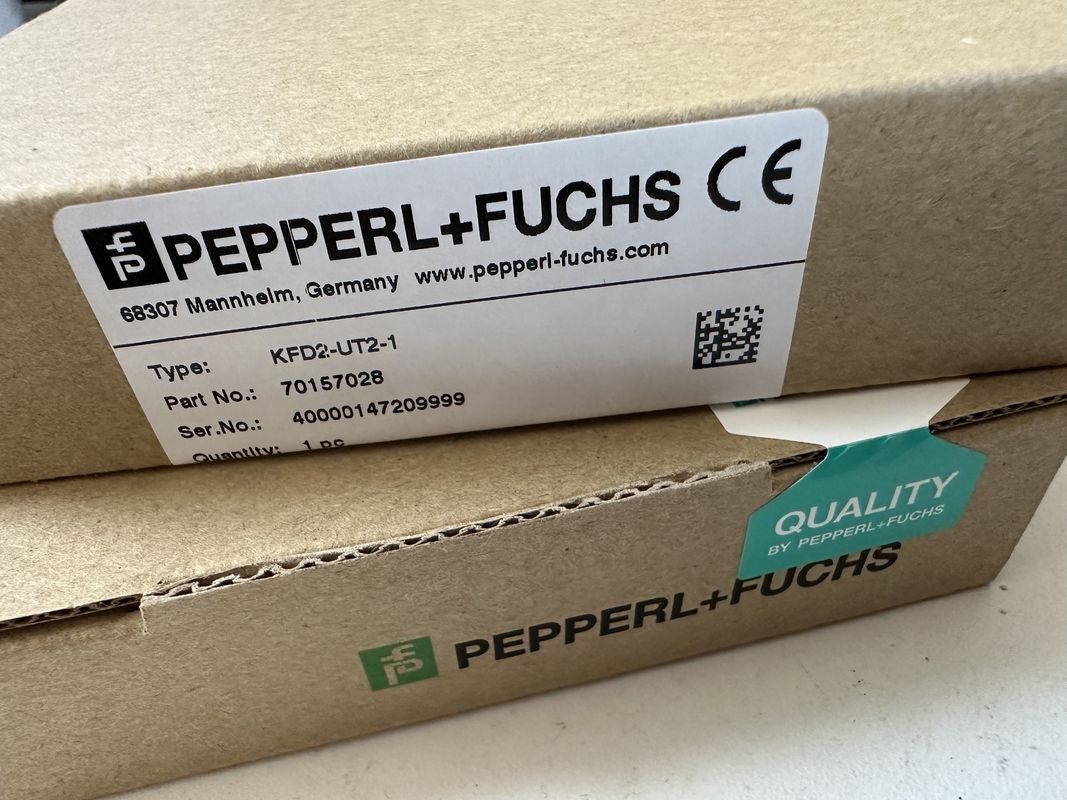

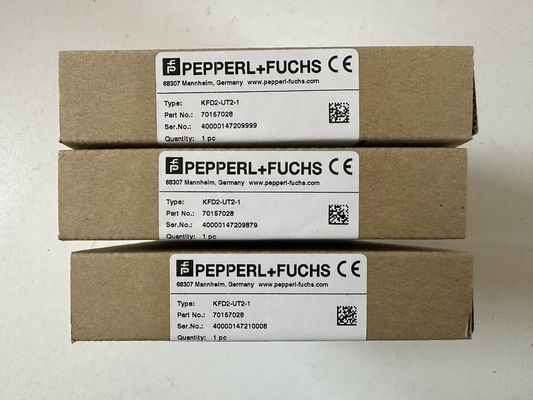

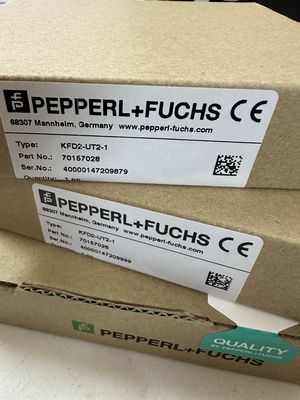

PEPPERL FUCHS KFD2-UT2-1 यूनिवर्सल तापमान कनवर्टर PACTware द्वारा विन्यस्त
उत्पाद का विवरणः
निर्माता: Pepperl+Fuchs
उत्पाद नं. : KFD2-UT2-1
उत्पाद प्रकार: सार्वभौमिक तापमान परिवर्तक
कार्य
यह सिग्नल कंडीशनर क्षेत्र सर्किट और नियंत्रण सर्किट के बीच गैल्वानिक अलगाव प्रदान करता है।
यह यंत्र प्रतिरोध थर्मामीटर, थर्मोकपल या पोटेंशियोमीटर के संकेत को आनुपातिक आउटपुट धारा में परिवर्तित करता है।
हटाने योग्य टर्मिनल ब्लॉक K-CJC-** थर्मोकपल्स के आंतरिक ठंडे जंक्शन मुआवजे के लिए एक सहायक के रूप में उपलब्ध है।
एलईडी और एक अलग सामूहिक त्रुटि संदेश आउटपुट द्वारा एक गलती का संकेत दिया जाता है।
इस उपकरण को PACTware कॉन्फ़िगरेशन सॉफ्टवेयर के उपयोग से आसानी से कॉन्फ़िगर किया जा सकता है।
अतिरिक्त जानकारी के लिए, मैनुअल और www.pepperl-fuchs.com देखें।
तकनीकी डेटा
| सामान्य विनिर्देश | ||
| सिग्नल प्रकार | एनालॉग इनपुट | |
| कार्यात्मक सुरक्षा से संबंधित मापदंड | ||
| सुरक्षा अखंडता स्तर (SIL) | SIL 2 | |
| आपूर्ति | ||
| संबंध | टर्मिनल 14+, 15 या पावर फ़ीड मॉड्यूल/पावर रेल | |
| नामित वोल्टेज | 20... 30 वी डीसी | |
| रिपल | आपूर्ति सहिष्णुता के भीतर | |
| शक्ति अपव्यय | ≤ 0.98 W | |
| बिजली की खपत | अधिकतम 0.98 W | |
| इंटरफेस | ||
| प्रोग्रामिंग इंटरफेस | प्रोग्रामिंग सॉकेट | |
| इनपुट | ||
| कनेक्शन पक्ष | मैदान की ओर | |
| संबंध | टर्मिनल 1, 2, 3, 4 | |
| आरटीडी | प्रकार Pt10, Pt50, Pt100, Pt500, Pt1000 (एन 60751: 1995) | |
| प्रकार Pt10GOST, Pt50GOST, Pt100GOST, Pt500GOST, Pt1000GOST (6651-94) | ||
| प्रकार Cu10, Cu50, Cu100 (P50353-92) | ||
| प्रकार Ni100 (DIN 43760) | ||
| माप करंट | लगभग 200 μA RTD के साथ | |
| माप के प्रकार | 2-, 3-, 4-वायर कनेक्शन | |
| सीसा प्रतिरोध | अधिकतम 50 Ω प्रति पंक्ति | |
| माप चक्र की निगरानी | सेंसर टूटना, सेंसर शॉर्ट सर्किट | |
| थर्मोकपल्स | प्रकार B, E, J, K, N, R, S, T (IEC 584-1: 1995) | |
| प्रकार L (DIN 43710: 1985) | ||
| प्रकार TXK, TXKH, TXA (P8.585-2001) | ||
| शीत जंक्शन मुआवजा | बाहरी और आंतरिक | |
| माप चक्र की निगरानी | सेंसर टूटना | |
| पोटेंशियोमीटर | 0... 20 kΩ (2 तार कनेक्शन), 0.8... 20 kΩ (3 तार कनेक्शन) | |
| वोल्टेज | -100... 100 mV के दायरे के भीतर चयन योग्य | |
| इनपुट प्रतिरोध | ≥ 1 MΩ (-100... 100 mV) | |
| आउटपुट | ||
| कनेक्शन पक्ष | नियंत्रण पक्ष | |
| संबंध | आउटपुट I: टर्मिनल 7: स्रोत (-), सिंक (+), टर्मिनल 8: स्रोत (+), टर्मिनल 9: सिंक(-) | |
| आउटपुट | एनालॉग वर्तमान आउटपुट | |
| वर्तमान सीमा | 0... 20 एमए या 4... 20 एमए | |
| दोष संकेत | डाउनस्केल 0 या 2 एमए, अपस्केल 21.5 एमए (NAMUR NE43 के अनुसार) | |
| स्रोत | भार 0... 550 Ω | |
| ओपन सर्किट वोल्टेज ≤ 18 वी | ||
| सिंक | टर्मिनलों के बीच वोल्टेज 5... 30 V. यदि वर्तमान एक स्रोत > 16.5 V से आपूर्ति की जाती है, | |
| ≥ (V - 16.5)/0.0215 Ω का श्रृंखला प्रतिरोध आवश्यक है, जहां V स्रोत वोल्टेज है। | ||
| प्रतिरोध का अधिकतम मान (V - 5)/0.0215 Ω है। | ||
| स्थानांतरण विशेषताएं | ||
| विचलन | ||
| कैलिब्रेशन के बाद | Pt100: ± (0.06 प्रतिशत माप मूल्य में K + 0.1 प्रतिशत स्पैन + 0.1 K (4-वायर कनेक्शन)) | |
| थर्मोकपलः ± (0.05 °C में मापने के मूल्य का % + स्पाइन का 0.1 % + 1 K (प्रकार R और S के लिए 1.2 K)), जिसमें ठंडे जंक्शन मुआवजे (CJC) का ± 0.8 K दोष शामिल है | ||
| mV: ± (50 μV + 0.1% span) | ||
| पोटेंशियोमीटरः ± (0.05 % पूर्ण पैमाने + 0.1 % स्पैन, (लीड प्रतिरोध के कारण दोषों को छोड़कर) | ||
| परिवेश तापमान का प्रभाव | Pt100: ± (0.0015% माप मूल्य में K + 0.006% span) /K ΔTअम्ब*) | |
| थर्मोकपलः ± (0.02 K + 0.005 °C में माप मूल्य का % + 0.006 span का %) /K ΔTअम्ब*)), शीत जंक्शन मुआवजे (सीजेसी) का प्रभाव शामिल है | ||
| mV: ± (0.01 प्रतिशत माप मूल्य + 0.006 प्रतिशत स्पैन) /K ΔTअम्ब*) | ||
| पोटेंशियोमीटरः ± 0.006 % span/K ΔTअम्ब*) | ||
| *)ΔTअम्ब= 23 °C (296 K) पर संदर्भित परिवेश तापमान परिवर्तन | ||
| आपूर्ति वोल्टेज का प्रभाव | < 0.01 प्रतिशत स्पैन | |
| भार का प्रभाव | ≤ 0.001 प्रतिशत आउटपुट मूल्य प्रति 100 Ω | |
| प्रतिक्रिया समय | सबसे खराब स्थिति का मान (सेंसर टूटने और/या सेंसर शॉर्ट सर्किट का पता लगाने सक्षम) | |
| mV: 1 s, CJC के साथ थर्मोकपल्सः 1.1 s, स्थिर संदर्भ तापमान वाले थर्मोकपल्सः 1.1 s, 3 या 4 तार RTD: 920 ms, 2 तार RTD: 800 ms, पोटेंशियोमीटरः 2.05 s | ||
| गैल्वानिक अलगाव | ||
| इनपुट/अन्य सर्किट | आईईसी 61010-1 के अनुसार बुनियादी इन्सुलेशन, नामित इन्सुलेशन वोल्टेज 300 वीइफ | |
| आउटपुट/आपूर्ति, प्रोग्रामिंग इनपुट | कार्यात्मक इन्सुलेशन, नामित इन्सुलेशन वोल्टेज 50 V AC | |
| प्रोग्रामिंग इनपुट और आपूर्ति के बीच कोई विद्युत अलगाव नहीं है। | ||
| प्रोग्रामिंग केबल गैल्वानिक अलगाव प्रदान करता है ताकि ग्राउंड लूप से बचा जा सके। | ||
| संकेतक/सेटिंग | ||
| प्रदर्शन तत्व | एल ई डी | |
| विन्यास | PACTware के माध्यम से | |
| लेबलिंग | सामने लेबलिंग के लिए जगह | |
| दिशानिर्देश अनुरूपता | ||
| विद्युत चुम्बकीय संगतता | ||
| निर्देश 2014/30/EU | EN 61326-1:2013 (औद्योगिक स्थान) | |
| अनुरूपता | ||
| विद्युत चुम्बकीय संगतता | NE 21:2006 | |
| सुरक्षा का स्तर | आईईसी 60529:2001 | |
| परिवेश की स्थिति | ||
| परिवेश का तापमान | -20... 60 °C (-4... 140 °F) | |
| यांत्रिक विनिर्देश | ||
| सुरक्षा का स्तर | IP20 | |
| संबंध | स्क्रू टर्मिनल | |
| मास | लगभग 130 ग्राम | |
| आयाम | 20 x 119 x 115 मिमी (0.8 x 4.7 x 4.5 इंच) (W x H x D), आवास प्रकार B2 | |
| ऊँचाई | 119 मिमी | |
| चौड़ाई | 20 मिमी | |
| गहराई | 115 मिमी | |
| घुड़सवार | 35 मिमी DIN माउंटिंग रेल पर EN 60715 के अनुसारः2001 | |
| सामान्य जानकारी | ||
| पूरक जानकारी | प्रमाण पत्रों, अनुरूपता की घोषणाओं, निर्देश पुस्तिकाओं और जहां लागू हो, पुस्तिकाओं का पालन करें। जानकारी के लिए www.pepperl-fuchs.com देखें। | |
