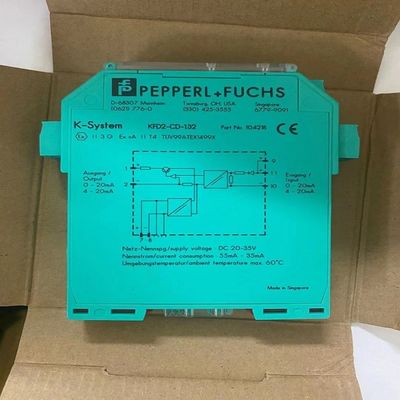

KFD2-CD-1.32 PEPPERL FUCHS पृथक बाधा वर्तमान चालक 1 चैनल सिग्नल कंडीशनर

पीपरल+फक्स KFD2-CD-1.32 वर्तमान चालक 1 चैनल सिग्नल कंडीशनर

उत्पाद का विवरणः
निर्माता: Pepperl+Fuchs
उत्पाद नं. : KFD2-CD-1.32
उत्पाद प्रकार: वर्तमान ड्राइवर

विशेषताएं:

• 1-चैनल सिग्नल कंडीशनर
• 24 वी सीसी आपूर्ति (पावर रेल)
• इनपुट करंट 0 mA... 20 mA
• आउटपुट करंट 0 mA... 20 mA
• सटीकता 0.1 %
• IEC/EN 61508 के अनुसार SIL 2 तक

कार्य

यह सिग्नल कंडीशनर क्षेत्र सर्किट और नियंत्रण सर्किट के बीच गैल्वानिक अलगाव प्रदान करता है।

यह उपकरण क्षेत्र में I/P कन्वर्टर्स, विद्युत वाल्व और पोजिशनिंग मशीनों को चलाता है।

उपकरण में वर्तमान इनपुट और वर्तमान आउटपुट है।

टर्मिनल 9 तक श्रृंखला में एक वर्तमान सीमा सर्किट डिवाइस को क्षति से बचाता है। इनपुट पर अधिकतम वोल्टेज गिरावट 4 वी डीसी है,कई उपकरणों को कनेक्ट करने की अनुमति देने के लिए कम वोल्टेज गिरावट के कारण कई गैल्वैनिक रूप से अलग आउटपुट बनाए रखने के लिए (सिग्नल डुप्लिकेशन).

ओपन सर्किट वोल्टेज टर्मिनल 1 और 2 पर अनुमेय आपूर्ति वोल्टेज रेंज के भीतर 24 वी डीसी है। अधिकतम भार जो लागू किया जा सकता है वह 850 ओएम है।

तकनीकी डेटा

1सामान्य विनिर्देश

सिग्नल प्रकारः एनालॉग आउटपुट

2कार्यात्मक सुरक्षा से संबंधित मापदंड

सुरक्षा अखंडता स्तर (SIL): SIL 2

3. आपूर्ति

कनेक्शनः पावर रेल या टर्मिनल 7+, 8-

नामित वोल्टेजः 20... 35 वी डीसी

रिपल: आपूर्ति सहिष्णुता के भीतर

नामित धाराः ≤ 50 एमए

शक्ति अपव्यय: 1.4 W

4. इनपुट

कनेक्शन पक्षः नियंत्रण पक्ष

कनेक्शनः टर्मिनल 9+, 10-, 11+

वोल्टेज गिरावटः लगभग 4 वी 20 एमए पर

सीमाः इनपुट करंटः लगभग ≤40 mA; इनपुट वोल्टेजः ≤ 35 V

ट्रांसमिशन रेंजः 0... 20 एमए

वोल्टेजः 20 एमए पर ≤ 4 वी

5. उत्पादन

कनेक्शन पक्षः मैदान की ओर

कनेक्शनः टर्मिनल 1+, 2-

वोल्टेजः 20 एमए पर 17 वी

वर्तमानः 0... 20 एमए

भारः अधिकतम 850 Ω

6. संकेतक/सेटिंग्स

प्रदर्शन तत्वः एलईडी

लेबलिंगः सामने लेबलिंग के लिए जगह

7अनुरूपता

सुरक्षा का स्तरः आईईसी 60529:2001

विद्युत झटके से सुरक्षाः UL 61010-1:2012

8. परिवेश की स्थिति

परिवेश का तापमानः -20... 60 °C (-4... 140 °F)

9यांत्रिक विनिर्देश

सुरक्षा का स्तरः IP20

कनेक्शनः स्क्रू टर्मिनल

द्रव्यमान: लगभग 100 ग्राम

आयाम: 20 x 107 x 115 मिमी (0.8 x 4.2 x 4.5 इंच) (W x H x D), आवास प्रकार B1

ऊँचाई 107 मिमी

चौड़ाई 20 मिमी

गहराई 115 मिमी

घुड़सवार: 35 मिमी DIN माउंटिंग रेल पर EN 60715 के अनुसारः2001
