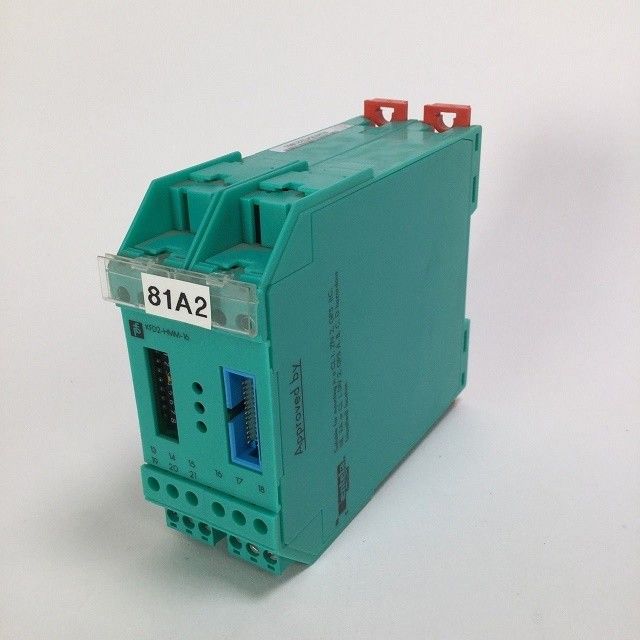

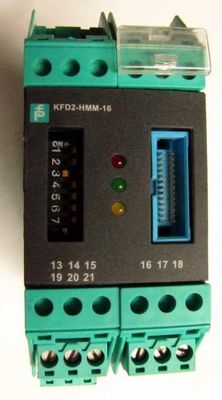

हार्ट मल्टीप्लेक्सर मास्टर PEPPERL FUCHS Kfd2 16

उत्पाद का विवरणः
निर्माता: Pepperl+Fuchs
उत्पाद नं. : KFD2-HMM-16
उत्पाद प्रकार: हार्ट मल्टीप्लेक्सर मास्टर

विशेषताएं:

• 16-चैनल
• 24 वी सीसी आपूर्ति (पावर रेल)
• HART फील्ड डिवाइस इनपुट (संशोधन 5 से 7)
• 15 KFD0-HMS-16 गुलाम इकाइयों तक कनेक्ट किया जा सकता है
• IEC/EN 61508 के अनुरूप SIL 3 तक

कार्य

यह हार्ट मल्टीप्लेक्सर मास्टर 256 एनालॉग फील्ड इंस्ट्रूमेंट्स को संचालित करता है। हार्ट मास्टर में निर्मित स्लेव यूनिट पहले 16 फील्ड इंस्ट्रूमेंट्स को संचालित करती है।यदि 16 से अधिक फील्ड इंस्ट्रूमेंट की आवश्यकता है, 15 अतिरिक्त HART मल्टीप्लेक्सर स्लेव KFD0-HMS-16 कनेक्ट किए जा सकते हैं।

दास इकाइयों को 14 पिन फ्लैट केबल द्वारा मास्टर से जोड़ा जाता है। रिबन केबल के लिए कनेक्टर इंटरफ़ेस और बिजली की आपूर्ति के लिए कनेक्टर के रूप में एक ही आवास पक्ष पर पाया जाता है।

एनालॉग सिग्नल प्रत्येक इकाई के लिए 26 पिन के फ्लैट केबल के माध्यम से एक टर्मिनल बोर्ड से अलग से जुड़े होते हैं। एनालॉग माप सर्किट के HART सिग्नल के लिए सोलह तार आरक्षित होते हैं।शेष 10 सुराग जमीन पर भेजे जाते हैं.

इस इकाई को हटाने योग्य टर्मिनलों के साथ बनाया गया है और इसे पावर रेल से जोड़ा जा सकता है।

तकनीकी डेटा

1. उत्पाद का वर्णन

हार्ट मल्टीप्लेक्सर मास्टर

2कार्यात्मक सुरक्षा से संबंधित मापदंड

सुरक्षा अखंडता स्तर (SIL): SIL 3

3. आपूर्ति

कनेक्शनः टर्मिनल 17+, 18-

नामित वोल्टेजः 20... 32 वी डीसी 100 एमए पर विशिष्ट

बिजली की खपतः अधिकतम 3 W

4एचएआरटी सिग्नल चैनल (अनिवार्य रूप से सुरक्षित नहीं)

अनुरूपताः HART फील्ड डिवाइस इनपुट (संशोधन 5 से 7)

कनेक्शनः एनालॉग कनेक्शन के लिए 26-पिन फ्लैट केबल

KFD2-HMM-16 और KFD0-HMS-16 के बीच मास्टर-स्लेव कनेक्शन के लिए 14-पिन फ्लैट केबल

रिसाव वर्तमानः < 3 μA -20... 85 °C (-4... 185 °F) पर

समापन प्रतिरोधक: बाहरी 230... 500 Ω मानक (अधिकतम 1000 Ω संभव)

आउटपुट वोल्टेजः ≥ 400 mV_एसएस(ऊपर निर्दिष्ट टर्मिनेटर प्रतिरोध के साथ)

आउटपुट प्रतिरोधः 100 Ω या उससे कम, क्षमतात्मक युग्मन

इनपुट प्रतिबाधाः HART विनिर्देश के अनुसार

इनपुट वोल्टेज रेंजः 0.08... 4 वोल्ट_एसएसस्थानीय संदर्भ के रूप में ± 5.2 वी

5. इंटरफ़ेस

हस्तांतरण दर: 9600, 19200, या 38400 बिट/सेकेंड (उपयोगकर्ता द्वारा DIL स्विच (2 और 3) के साथ चयनित)

प्रकारः आरएस-485, 2-वायर मल्टीड्रॉप

पता चयनः प्रत्येक डीआईएल स्विच के द्वारा चयनित 31 संभावित पते में से एक (4... 8)

6. संकेतक/सेटिंग्स

नियंत्रण तत्व: डीआईपी स्विच

विन्यासः डीआईपी स्विच के माध्यम से

लेबलिंगः सामने लेबलिंग के लिए जगह

7अनुरूपता

सुरक्षा का स्तरः आईईसी 60529:2001

8. परिवेश की स्थिति

परिवेश का तापमानः -20... 60 °C (-4... 140 °F)

9यांत्रिक विनिर्देश

सुरक्षा का स्तरः IP20

कनेक्शनः स्क्रू टर्मिनल

द्रव्यमान: लगभग 250 ग्राम

आयाम: 40 x 107 x 115 मिमी (1.6 x 4.2 x 4.5 इंच) (W x H x D), आवास प्रकार C1

ऊँचाईः 107 मिमी

चौड़ाईः 40 मिमी

गहराईः 115 मिमी

घुड़सवार: 35 मिमी DIN माउंटिंग रेल पर EN 60715 के अनुसारः2001
