उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| निर्माता: | पेपरल + फुच्स | उत्पाद संख्या: | R4D0-FB-IA12.0 |
|---|---|---|---|
| केबल लंबाई: | 120 एम | नामित वोल्टेज: | 10 ... 14 वी |
| आउटपुट की संख्या: | 8, 10 या 12 | शक्ति का अपव्यय: | तालिका 1 देखें |
| प्रति आउटपुट उपकरणों की संख्या: | 1 | डिज़ाइन/माउंटिंग: | कैबिनेट स्थापना |
| प्रमुखता देना: | R4D0-FB-IA12.0 फील्डबस बाधा,PEPPERL FUCHS फील्डबस बैरियर,120 मीटर केबल की लंबाई फील्डबस बाधा |
||

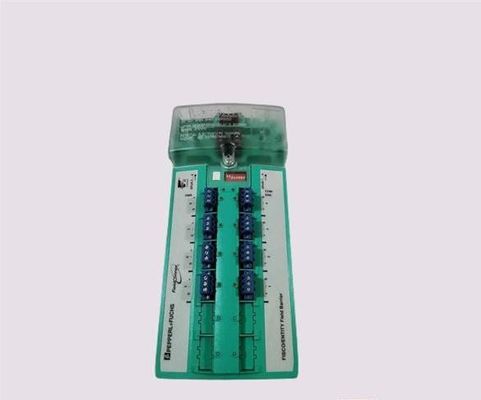

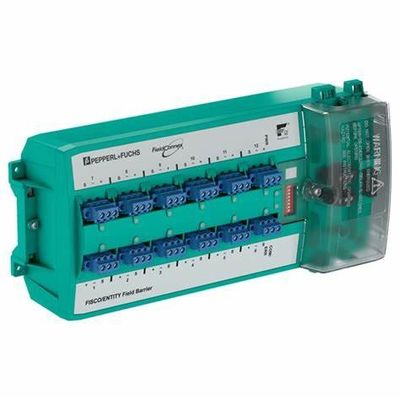

PEPPERL FUCHS फील्डबस बैरियर R4D0-FB-IA12.0
| उत्पाद का वर्णन |
|---|
| फील्डबस बाधा, डीआईएन रेल के लिए मॉड्यूल |
| सामान्य विनिर्देश | ||
|---|---|---|
| डिजाइन/माउंटिंग | कैबिनेट की स्थापना | |
| खतरनाक क्षेत्र में स्थापना | क्षेत्र 1 / विभाजन 2 | |
| फील्डबस कनेक्शन | ||
| शक्ति अपव्यय | तालिका 1 देखें | |
| मुख्य केबल (ट्रंक) | ||
| नामित वोल्टेज | 16... 32 वी डीसी, कम से कम 15 वी ब्राउन आउट के मामले में |
|
| नामित धारा | ट्रंक IN से ट्रंक OUT अधिकतम 2 A तालिका 1 देखें | |
| केबल शील्ड ग्राउंडिंग विकल्प | 5.7 एनएफ के माध्यम से क्षमता प्रत्यक्ष |
|
| वोल्टेज गिरावट | ट्रंक IN से ट्रंक OUT अधिकतम 100 mV। | |
| युग्मनों की संख्या | अधिकतम 3 प्रति खंड | |
| विपरित ध्रुवीयता संरक्षण | अंतर्निहित | |
| आउटपुट | ||
| आउटपुट की संख्या | 8, 10 या 12 | |
| आउटपुट प्रति उपकरणों की संख्या | 1 | |
| केबल की लंबाई | 120 मीटर | |
| नामित वोल्टेज | 10... 14 वोल्ट | |
| नामित धारा | अधिकतम 43 mA एक स्पर पर, अधिकतम 320 mA कुल वर्तमान सभी स्परों पर |
|
| शॉर्ट सर्किट करंट | 53 एमए, 1 एमए बैकअप स्थिति में | |
| केबल शील्ड ग्राउंडिंग विकल्प | 4.4 एनएफ के माध्यम से क्षमता | |
| अधिभार संरक्षण | ट्रंक ओवर वोल्टेज सुरक्षा यदि वोल्टेज 39 वी से अधिक है, अधिकतम 41 वी | |
| निदान और सुरक्षा सुविधाएँ | ||
| दोष पृथक्करण | शॉर्ट सर्किट स्पुर्स पर वर्तमान सीमा स्पुर्स पर उछाल सुरक्षा स्पुर्स पर सिग्नल अवरोधक |
|
| भौतिक परत निदान | स्पुर्स पर सिग्नल स्तर स्पुर्स पर सिग्नल झटके स्पुर्स पर शोर का स्तर |
|
| संकेतक/प्रचालन साधन | ||
| स्विच करें | S1 ON: डायग्नोस्टिक अलार्म सक्रिय S2 ON: डायग्नोस्टिक चेतावनी सक्रिय S3-S8: इस्तेमाल नहीं किया गया |
|
| एलईडी पीडब्ल्यूआर | हराः फील्डबस वोल्टेज > 16 वी | |
| एलईडी COM/ERR | पीला चमकता हुआः फील्डबस संचार और भौतिक परत की स्थिति, लालः हार्डवेयर त्रुटि |
|
| एलईडी स्पुर्स | लालः शॉर्ट सर्किट की स्थिति में 2 हर्ट्ज चमकता है | |
| गैल्वानिक अलगाव | ||
| मुख्य तार/आउटपुट | इन्सुलेशन EN 60079-11 के अनुसार हस्तक्षेप से प्रभावित नहीं है, वोल्टेज पीक मान 375 V | |
| आउटपुट/आउटपुट | कोई अलगाव नहीं | |
| दिशानिर्देश अनुरूपता | ||
| विद्युत चुम्बकीय संगतता | ||
| निर्देश 2014/30/EU | EN 61326-1:2013 | |
| मानक अनुरूपता | ||
| विद्युत चुम्बकीय संगतता | NE 21:2011 | |
| सुरक्षा का स्तर | IEC/EN 60529 | |
| फील्डबस मानक | आईईसी 61158-2 | |
| जलवायु परिस्थितियाँ | आईईसी 60721 | |
| झटका प्रतिरोध | एन 60068-2-27 | |
| कंपन प्रतिरोध | एन 60068-2-6 | |
| परिवेश की स्थिति | ||
| परिवेश का तापमान | -40... 70 °C (-40... 158 °F) | |
| भंडारण तापमान | -40... 85 °C (-40... 185 °F) | |
| सापेक्ष आर्द्रता | < 95 % गैर-संक्षेपण | |
| झटका प्रतिरोध | 15 g 11 ms | |
| कंपन प्रतिरोध | 1 ग्राम, 10... 150 हर्ट्ज | |
| क्षरण प्रतिरोध | ISA-S71.04-1985 के अनुसार, गंभीरता स्तर G3 | |
| यांत्रिक विनिर्देश | ||
| कनेक्शन का प्रकार | पेंच टर्मिनल, प्लग करने योग्य या स्प्रिंग टर्मिनल, प्लग करने योग्य | |
| कोर का क्रॉस सेक्शन | तालिका 2 देखें | |
| आवास सामग्री | पॉली कार्बोनेट | |
| सुरक्षा का स्तर | IP20 | |
| मास | 2100 ग्राम | |
| आयाम | आयाम देखें | |
| घुड़सवार | डीआईएन रेल की स्थापना | |
| खतरनाक क्षेत्रों के संबंध में आवेदन के लिए डेटा | ||
| ईयू प्रकार परीक्षा प्रमाणपत्र | BVS 13 ATEX E 121 X | |
| चिह्नित करना |  II 2 ((1) G Ex eb ib mb [ia Ga] IIC T4 GbII (1) D [Ex ia Da] IIICI (M1) [Ex ia Ma] I |
|
| मुख्य केबल (ट्रंक) | ||
| अधिकतम सुरक्षित वोल्टेज |
253 वी एसी | |
| आउटपुट | FISCO और Entity के अनुसार | |
| शक्ति | 1.063 W | |
| वोल्टेज | 17.1 वी | |
| वर्तमान | 248.55 एमए | |
| प्रेरण | गैस समूह IIC 470 μH, गैस समूह IIB 2 mH |
|
| क्षमता | गैस समूह IIC 367 nF, गैस समूह IIB 2.15 μF |
|
| दिशानिर्देश अनुरूपता | ||
| निर्देशिका 2014/34/ईयू | EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018, EN 60079-11:2012, EN 60079-182015 | |
| अंतर्राष्ट्रीय अनुमोदन | ||
| सीएसए अनुमोदन | सीएसए 14.70004139 | |
| नियंत्रण चित्र | 116-0400 | |
| अनुमोदित | वर्ग I, डिवीजन 2, समूह A, B, C, D T4 वर्ग I, क्षेत्र 1, AEx/Ex e ib mb [ia Ga] IIC T4 Gb वर्ग I, क्षेत्र 1, AEx/Ex e ib mb [ia IIC Da] IIC T4 Gb वर्ग I, डिवीजन 1 समूह A, B, C, D के लिए संबद्ध उपकरण वर्ग II, डिवीजन 1 समूह ई, एफ, जी के लिए संबद्ध उपकरण वर्ग III, डिवीजन 1 के लिए संबद्ध उपकरण |
|
| IECEx अनुमोदन | IECEx BVS 13.0119X | |
| अनुमोदित | Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC [Ex ia Ma] I |
|
| प्रमाणपत्र और अनुमोदन | ||
| फाउंडेशन फील्डबस | FF-846 | |
