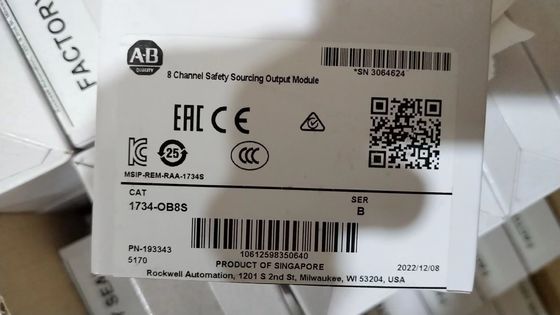

24 वीडीसी एलन ब्रैडली 1734-OB8S पॉइंट I/O सुरक्षा I/O मॉड्यूल आठ वर्तमान सोर्सिंग आउटपुट चैनल

उत्पाद का विवरणः

निर्माताः एलेन ब्रैडली
उत्पाद नं. : 1734-OB8S
उत्पाद का प्रकारः पॉइंट I/O सुरक्षा I/O मॉड्यूल

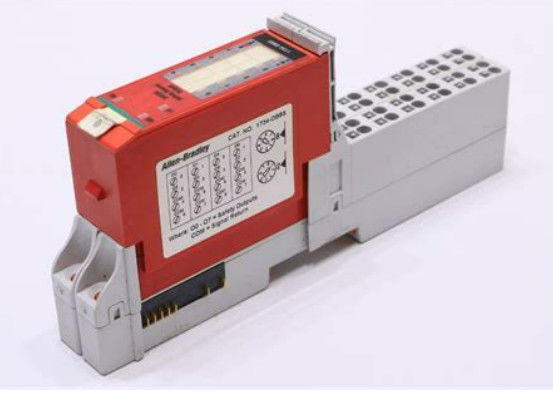

एलन-ब्रैडली 1734-ओबी8एस पॉइंट सेफ्टी आउटपुट मॉड्यूल में ठोस-राज्य आउटपुट हैं और यह 2 श्रृंखलाओं (ए और बी) में आता है। इसमें दो-चैनल मोड है जो 2 आउटपुट संकेतों का उपयोग करके किसी भी अतिरेक को नियंत्रित करेगा।एलन-ब्रैडली 1734-OB8S श्रृंखला में प्रति मॉड्यूल आठ (8) वर्तमान सोर्सिंग आउटपुट हैं. 1734-OB8S आउटपुट में प्रति चैनल 1A का आउटपुट करंट होता है। इसकी पल्स चौड़ाई 475 माइक्रो/सेकंड है और पल्स अवधि 575 मिलीसेकंड है। इसमें प्रति आउटपुट 950 एनएफ की अधिकतम क्षेत्र क्षमता सीमा है।इसकी वोल्टेज गिरावट 0 तक पहुँच जाती है.165 वोल्ट और इसमें अधिकतम 0.1 mA का वर्तमान रिसाव होता है। 1734-OB8S में शॉर्ट सर्किट का पता लगाने के साथ शॉर्ट, हाई, लो और क्रॉस सर्किट फॉल्ट डिटेक्शन की श्रेणी है।शॉर्ट-सर्किट इलेक्ट्रॉनिक रूप से संरक्षित है और इसके आउटपुट 8A की एक धारा एकत्र कर सकते हैं.

1734-ओबी8एस की प्रतिक्रिया का समय 6.2 मिलीसेकंड तक है और इसकी बिंदु-बस धारा 190 एमए तक पहुंचती है। इसकी शक्ति अपव्यय अधिकतम 4.5 वाट और विशिष्ट 3.02 वाट है।इसका ताप क्षरण 15 है.38 बीटीयू/घंटा. इसका अलगाव वोल्टेज 50 वोल्ट निरंतर है, क्षेत्र पक्ष और प्रणाली के बीच मूल अलगाव के साथ। व्यक्तिगत चैनलों के बीच कोई अलगाव नहीं है।1734-OB8S 60 सेकंड के लिए 707 वोल्ट डीसी पर परीक्षण किया गया हैइसमें 24 वोल्ट डीसी का पावर बस ऑपरेटिंग आपूर्ति वोल्टेज और 19.2 से 28.8 वोल्ट डीसी की वोल्टेज रेंज है। जब कोई भार नहीं होता है, तो इसमें 75 एमए का पावर-बस करंट होता है।यह विभिन्न प्रकार के संकेत प्रकाश के साथ आता है, लॉक स्थिति के लिए 1 पीला, पावर स्थिति के लिए 1 हरा/पीला, और चैनल के लिए 8 I/O। 1734-OB8S में 2-ऑन सिग्नल पोर्ट की वायरिंग श्रेणी है।तारों का आकार और टर्मिनल ब्लॉक टॉर्क केवल एक स्थापित टर्मिनल ब्लॉक द्वारा निर्धारित किया जा सकता है1734-OB8S के आयाम 77 x 25 x 55 मिलीमीटर हैं।

1734-OB8S में 50 mA अधिकतम पावर बस करंट है जब यह कोई लोड कनेक्ट नहीं है। एलन-ब्रैडली 1734-OB8S की दोनों श्रृंखलाओं के लिए,ऑपरेटिंग तापमान -20 से 55 डिग्री सेल्सियस और भंडारण तापमान -40 से 85 डिग्री सेल्सियस हैइसकी सापेक्ष आर्द्रता 5 से 95% गैर-संक्षेपण है, 500 हर्ट्ज पर 5 जी की कंपन, 30 जी का ऑपरेटिंग सदमे, और 50 जी का गैर-ऑपरेटिंग। यह निम्नलिखित आवश्यकताओं को पूरा करता हैःश्रेणी 4. यह सुरक्षा मॉड्यूल GuardLogix, कॉम्पैक्ट GuardLogix, और SmartGuard नियंत्रकों के साथ संगत है.GuardLogix प्रोग्रामिंग टूल और Logix Designer एप्लिकेशन 1734-OB8S POINT सुरक्षा आउटपुट मॉड्यूल को कॉन्फ़िगर करते समय सबसे अच्छा हैंइस सुरक्षा I/O मॉड्यूल का वजन 2.2 औंस है।

1734-OB8S एक एलन-ब्रैडली मॉड्यूल है जो पॉइंट गार्ड IO सुरक्षा मॉड्यूल से संबंधित है। इस मॉड्यूल में एकल चैनल या दो चैनल मोड में संचालित होने में सक्षम ठोस-राज्य आउटपुट हैं।

एकल-चैनल मोड नियंत्रण प्रदान करने के लिए एक आउटपुट संकेत का उपयोग करता है। इस मोड के तहत, the module is qualified for use in applications that require Safety Category 2 and rated up to including performance Level d / SIL CL2 when the Point Mode configuration of the channels are configured for Safety Pulse Test1734-OB8S एकल चैनल मोड को 600 एमएस से कम प्रक्रिया सुरक्षा समय के लिए सुरक्षा अनुप्रयोगों में उपयोग के लिए अनुमोदित किया गया है।इसका उपयोग ऐसी अनुप्रयोगों में भी किया जा सकता है जिनकी मांग दर प्रति मिनट 1 मांग से अधिक नहीं है।.

The Dual-Channel Channel mode uses both output channels which enables redundant control for use in applications that require Safety Category of 3 and 4 and rated up to including performance Level e / SIL CL3 when the Point Mode configuration of the channels are configured for Safety Pulse Test.

1734-OB8S सुरक्षा आउटपुट फील्ड वायरिंग शॉर्ट सर्किट का पता लगाने के लिए पल्स-टेस्ट करने में सक्षम है।

जब मॉड्यूल दोष का पता लगाया है, आउटपुट बंद कर दिया जाता है और मॉड्यूल पाया दोष से बरामद हो गया है जब तक बंद रहेगा।त्रुटि का कारण हटाया जाना चाहिए, सुरक्षा आउटपुट को सुरक्षित स्थिति में स्विच करने या आउटपुट-त्रुटि समय समाप्त होने की अनुमति देने के लिए कमांड करें।
