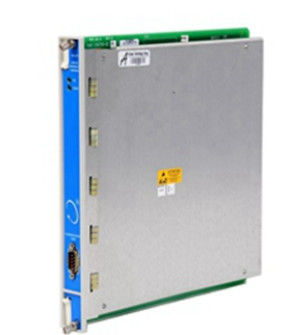

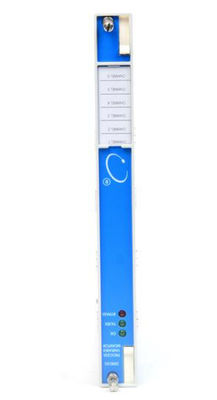

3500/62-03-00 बेंटली नेवादा मॉनिटर 6 चैनल प्रक्रिया चर मॉनिटर

बेंटली नेवादा 3500/62-03-00 प्रक्रिया चर मॉनिटर

विवरण

3500/62 प्रोसेस वेरिएबल मॉनिटर मशीन के महत्वपूर्ण मापदंडों को संसाधित करने के लिए एक 6-चैनल मॉनिटर है जो दबाव, प्रवाह, तापमान और स्तर जैसे निरंतर निगरानी के लायक है।मॉनिटर +4 से +20 mA वर्तमान इनपुट या -10 Vdc और +10 Vdc के बीच किसी भी आनुपातिक वोल्टेज इनपुट स्वीकार करता हैयह इन संकेतों को कंडीशनिंग करता है और कंडीशनिंग किए गए संकेतों की तुलना उपयोगकर्ता-प्रोग्राम करने योग्य अलार्म सेटपॉइंट्स से करता है।

3500/62 मॉनिटरः
• लगातार मशीन सुरक्षा के लिए अलार्मों को चलाने के लिए कॉन्फ़िगर किए गए अलार्म सेटपॉइंट्स के साथ मॉनिटर किए गए मापदंडों की तुलना करता है।
• संचालन और रखरखाव कर्मियों दोनों के लिए आवश्यक मशीन जानकारी प्रदान करता है।

आप 3500 रैक कॉन्फ़िगरेशन सॉफ्टवेयर का उपयोग करके 3500/62 को वर्तमान या वोल्टेज माप करने के लिए प्रोग्राम कर सकते हैं। 3500/62 तीन संकेत इनपुट परिदृश्यों के लिए I / O मॉड्यूल प्रदान करता हैः+/-10 वोल्ट डीसी, 4-20 mA, या 4-20 mA आंतरिक रूप से सुरक्षित ज़ेनर बाधाओं के साथ अलग है। आंतरिक बाधा I / O 4-20 mA ट्रांसड्यूसर के लिए आंतरिक रूप से सुरक्षित शक्ति प्रदान करने के लिए बाहरी बिजली इनपुट टर्मिनल प्रदान करता है

जब ट्रिपल मॉड्यूलर रिडंडेंट (TMR) विन्यास में उपयोग किया जाता है, तो आपको तीन के समूहों में एक दूसरे के समीप प्रक्रिया चर मॉनिटर स्थापित करना होगा।मॉनिटर सटीक संचालन सुनिश्चित करने और मशीनरी के नुकसान से बचने के लिए मतदान के दो प्रकार का उपयोग करता है
एकल बिंदु विफलताओं के कारण सुरक्षा।

सूचना

प्रक्रिया चर मॉनिटर
3500/62-एए-बीबी
• A: I/O मॉड्यूल का प्रकार
आंतरिक समापन के साथ 01 -10 से +10 वीडीसी आई/ओ मॉड्यूल
बाहरी समापन के साथ 02 -10 से +10 वीडीसी आई/ओ मॉड्यूल
03 आंतरिक समापन के साथ +4 से +20 एमए आई/ओ मॉड्यूल
04 बाहरी समापन के साथ +4 से +20 एमए आई/ओ मॉड्यूल
05 आंतरिक बाधाओं और आंतरिक समापन के साथ गैर-पृथक +4 से +20 mA I/O मॉड्यूल
• बी: एजेंसी अनुमोदन विकल्प
कोई नहीं
01 CSA/NRTL/C
02 ATEX/CSA (वर्ग 1, क्षेत्र 2)

बाहरी समापन ब्लॉक
• 136595-01 3500/62 बाहरी समापन ब्लॉक (टर्मिनल स्ट्रिप कनेक्टर)
• 136603-01 3500/62 बाहरी समापन ब्लॉक (यूरो शैली कनेक्टर) ।

केबल
3500/62 ट्रांसड्यूसर (XDCR) सिग्नल से बाहरी टर्मिनेशन (ET) ब्लॉक केबल
134544-AAAA-BB
• A: केबल की लंबाई
0005 5 फीट (1.5 मीटर)
0007 7 फीट (2.1 मीटर)
0010 10 फीट (3 मीटर)
0025 25 फीट (7.5 मीटर)
0050 50 फीट (15 मीटर)
0100 100 फीट (30.5 मीटर)
• बी: विधानसभा के निर्देश
01 इकट्ठे नहीं
02 इकट्ठे

स्पेयर पार्ट्स
• 163179-03 3500/62 मॉनिटर
• 136590-01 फर्मवेयर आईसी
• 04425545 ग्राउंडिंग कलाई का पट्टा (एक बार उपयोग)
• 04400037 आईसी हटाने का उपकरण
• 136491-01 -10 Vdc से +10 Vdc आंतरिक समापन के साथ I/O मॉड्यूल
• 136499-01 -10 Vdc से +10 Vdc बाहरी समापन के साथ I/O मॉड्यूल
• 136294-01 आंतरिक समापन के साथ +4 से +20 mA I/O मॉड्यूल
• 136483-01 बाहरी समापन के साथ +4 से +20 mA I/O मॉड्यूल
• 137110-01 4 से 20 mA आंतरिक समापन के साथ बाधा I/O मॉड्यूल
• 136973 3500/62 उपयोगकर्ता गाइड
• 01700059 बैरियर I/O के लिए प्रतिस्थापन फ्यूज
