3500/94M-02-00-CN बेंटली नेवादा कंपन निगरानी प्रणाली वीजीए डिस्प्ले मॉड्यूल

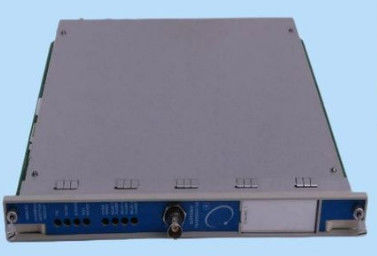

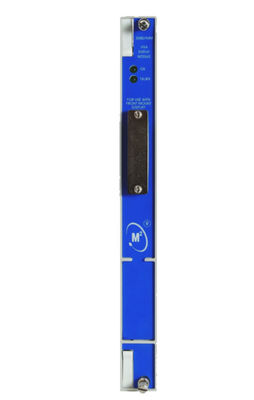

बेंटली नेवादा 3500/94M-02-00-CN वीजीए डिस्प्ले मॉड्यूल

विवरण

3500/94M वीजीए मॉड्यूल 3500 मशीन सुरक्षा प्रणाली की सभी जानकारी प्रदर्शित करता है, जिसमें निम्नलिखित शामिल हैंः
• सिस्टम घटना सूची
• अलार्म घटना सूची
• सभी मॉड्यूल और चैनल डेटा
• अलार्म और ओके स्थिति
• नौ अनुकूलित प्रदर्शन विकल्प

• उन्नत कीफासोर मॉड्यूल

3500 रैक कॉन्फ़िगरेशन सॉफ्टवेयर का उपयोग नौ कस्टम स्क्रीन तक कॉन्फ़िगर करने के लिए करें। डिफ़ॉल्ट रूप से एक बार ग्राफ स्क्रीन सभी 1X-फ़िल्टर कंपन माप दिखाता है,जबकि एक अन्य निकटता ट्रांसड्यूसर अंतर मूल्यों को दर्शाता है.

आप कस्टम स्क्रीन को मशीन ट्रेन समूहों में व्यवस्थित कर सकते हैं। आप कस्टम स्क्रीन पर किसी भी पृष्ठ में सिस्टम डेटा को भी व्यवस्थित कर सकते हैं।

सिस्टम घटक
3500/94M में शामिल हैंः
• 3500/94M वीजीए मॉड्यूल
• एक I/O मॉड्यूल
• 10" या 15" VGA टच स्क्रीन डिस्प्ले

आप 3500 रैक से 6 मीटर (20 फीट) तक के मानक केबलों का उपयोग करके वीजीए डिस्प्ले मॉनिटर को माउंट कर सकते हैं, या 3500 रैक से 10 किमी (6.2 मील) तक के समर्थित कीबोर्ड वीडियो मॉनिटर (केवीएम) एक्सटेंडर का उपयोग कर सकते हैं।

टच स्क्रीन डिस्प्ले
10 इंच और 15 इंच एडवांटेक वीजीए टच स्क्रीन का उपयोग करें। ये कॉम्पैक्ट, टिकाऊ डिस्प्ले औद्योगिक अनुप्रयोगों में उत्कृष्ट देखने की गुणवत्ता के लिए डिज़ाइन किए गए हैं।
10 "एडवांटेक डिस्प्ले खतरनाक वातावरण के लिए प्रमाणित है। प्रत्येक डिस्प्ले के लिए एक अलग बिजली की आपूर्ति की आवश्यकता होती है। 3500 रैक कॉन्फ़िगरेशन सॉफ्टवेयर दोनों डिस्प्ले ड्राइवरों का समर्थन करता है।

डिस्प्ले की संख्या कम करें
एक मानक केबल और वैकल्पिक डिस्प्ले राउटर बॉक्स का उपयोग करके, आप एक डिस्प्ले पर चार 3500 रैक से डेटा देख सकते हैं।
अलार्म और ओके स्थिति लगातार वीजीए डिस्प्ले के ऊपरी दाएं कोने में प्रदर्शित होती है।एक रैक चयन बटन रंग बदलता है यह इंगित करने के लिए कि क्या कोई रैक डिस्प्ले राउटर बॉक्स से जुड़ा हुआ है या अलार्म स्थिति में नहीं है.

सूचना

सिस्टम प्रदर्शन
3500/94M-AA-BB-CC
• A: डिस्प्ले का आकार और माउंट
कोई नहीं
01 10" डिस्प्ले, चेहरे के लिए माउंट (केवल रैक माउंट 3500 मॉनिटर के लिए उपलब्ध)
02 10" डिस्प्ले, 19" रैक माउंट
03 10 इंच का डिस्प्ले, पैनल माउंट (इंस्टॉलेशन हार्डवेयर शामिल)
04 10" डिस्प्ले, स्वतंत्र माउंट
05 15" डिस्प्ले, 19" रैक माउंट
06 15" डिस्प्ले, पैनल माउंट (इंस्टॉलेशन हार्डवेयर शामिल)
07 राउटर बॉक्स, कोई डिस्प्ले नहीं

• बी: केवीएम एक्सटेंडर और डिस्प्ले राउटर बॉक्स केबल
कोई नहीं
01 वायर्ड CAT5 UTP KVM एक्सटेंडर और केबल 250 फीट (76.2 मीटर)
02 वायर्ड CAT5 UTP KVM एक्सटेंडर और केबल 500 फीट (152.4 मीटर)
03 वायर्ड CAT5 UTP KVM एक्सटेंडर और केबल 1,000 फीट (304.8 मीटर)
12 डिस्प्ले राउटर बॉक्स केबल 20 फीट (6 मीटर)
20 एसएम एफओ केवीएम एसएनजीएल एक्सटेंडर और केबल 2,000' (609.6 मीटर)
21 एसएम एफओ केवीएम एसएनजीएल एक्सटेंडर और केबल 4,000' (1219.2 मीटर)
22 एसएम एफओ केवीएम एसएनजीएल एक्सटेंडर और केबल 6,000' (1828.8 मीटर)
23 एसएम एफओ केवीएम एसएनजीएल एक्सटेंडर और केबल 8,000' (2438.4 मीटर)
पैच केबल के साथ 24 SM FO KVM SNGL एक्सटेंडर
25 SM FO KVM डुअल एक्सटेंडर और केबल 2,000' (609.6 m)
26 SM FO KVM डुअल एक्सटेंडर और केबल 4,000' (1219.2 m)
27 SM FO KVM डुअल एक्सटेंडर और केबल 6,000' (1828.8 मीटर)
28 एसएम एफओ केवीएम डुअल एक्सटेंडर और केबल 8,000' (2438.4 मीटर)
29 पैच केबल के साथ SM FO KVM डुअल एक्सटेंडर

• सी: एजेंसी अनुमोदन
कोई नहीं
01 CSA/NRTL/C (वर्ग I, डिवीजन 2)
02 मल्टी (CSA/ATEX/IECEx) (केवल 10" डिस्प्ले के लिए उपलब्ध)
