SLCTM 500 एलन ब्रैडली 1746 NI4 4 चैनल एनालॉग I/O मॉड्यूल

एलन-ब्रैडली 1746-NI4 SLCTM 500 4-चैनल एनालॉग I/O मॉड्यूल

उत्पाद का विवरणः
निर्माताः एलेन ब्रैडली
उत्पाद नं. : 1746-NI4
उत्पाद का प्रकार:SLC 500 एनालॉग I/O मॉड्यूल

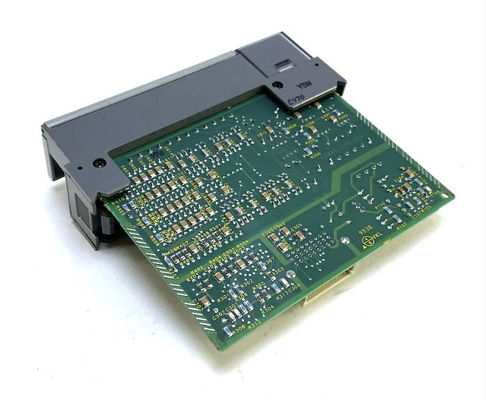

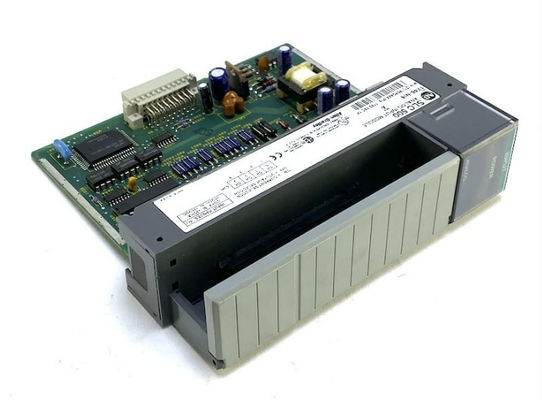

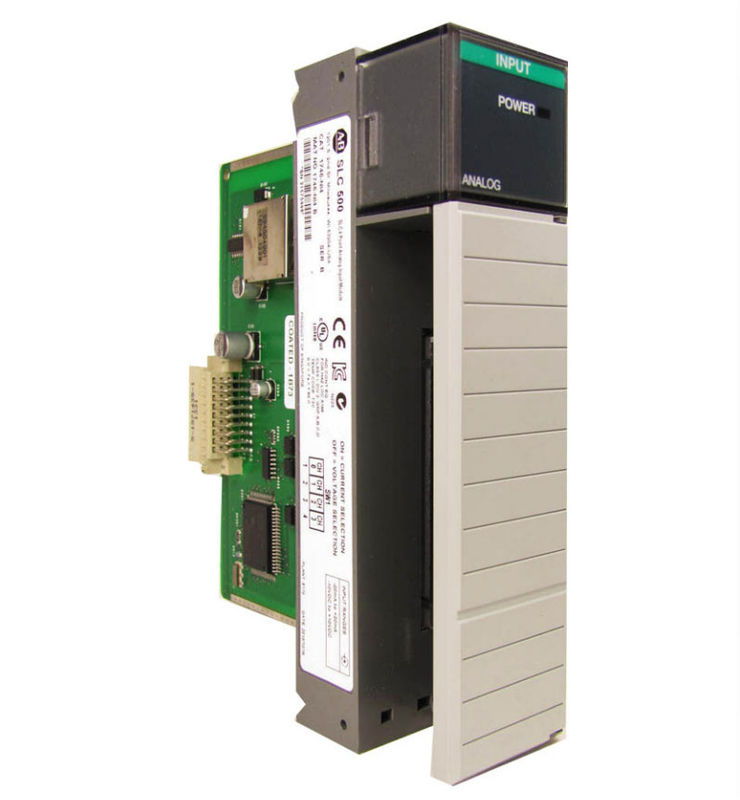

एलन-ब्रैडली 1746-NI4 एक SLC 500 एनालॉग I/O मॉड्यूल है। इस एनालॉग I/O मॉड्यूल में चार (4) गैर-पृथक अंतर, वोल्टेज या वर्तमान चयन योग्य इनपुट चैनल हैं।यह मॉड्यूल SLC 500 चेसिस के एकल स्लॉट पर कब्जा कर लेता है और स्थिर या मॉड्यूलर शैली हार्डवेयर के साथ संगत है.

एलन ब्रैडली 1746-NI4 एक SLC 500 चार (4) चैनल एनालॉग इनपुट मॉड्यूल है। इसमें कई निगरानी और नियंत्रण अनुप्रयोगों का समर्थन करने के लिए वोल्टेज या वर्तमान के लिए उपयोगकर्ता-चयन योग्य एनालॉग चैनल हैं;इसमें 16-बिट रिज़ॉल्यूशन है और इसमें एक हटाने योग्य टर्मिनल ब्लॉक होता है जो कनेक्शन प्रदान करता है एनालॉग इनपुट चैनल. इस चैनल को अंतर इनपुट के रूप में जोड़ा जा सकता है. एक डीआईपी है जो इनपुट या वर्तमान वोल्टेज का चयन करने के लिए सर्किट बोर्ड पर स्विच करता है.इस मॉड्यूल के 5 वोल्ट पर बैकप्लेन वर्तमान 25 एमए है24 वोल्ट पर, वर्तमान 85 mA है। प्रेषक वर्तमान आदि के बिना वोल्टेज स्रोत को इनपुट वर्तमान के लिए कॉन्फ़िगर किए गए चैनल से जोड़ने से बचने के लिए सावधानी बरतनी चाहिए।मॉड्यूल का गलत संचालन या मॉड्यूल क्षति हो सकती है.

1746-NI4 में मानक केबल लंबाई 0 है।5एक, दो।5, और 5.0 मीटर। इस मॉड्यूल का एआईएफएम कनेक्टर 15-पिन डी-शेल है। एलन ब्रैडली 1746-एनआई 4 में करंट लूप इनपुट विनिर्देश हैंः इनपुट रेंज +/-20 एमए (नाममात्र) और +/-30 एमए (अधिकतम) है।इनपुट प्रतिबाधा 250 ओम है 1 के संकल्प के साथ.22070 और μA प्रति LSB और +/-67 ppm/डिग्री सेल्सियस का अनुमानित लाभ त्रुटि विचलन। 25 डिग्री सेल्सियस पर समग्र सटीकता पूर्ण पैमाने का +/- 0.365% है, +/- 0.642% 60 डिग्री सेल्सियस पर।समग्र सटीकता विचलन पूर्ण पैमाने के +79 पीपीएम/डिग्री सेल्सियस है. 1746-NI4s इनपुट वोल्टेज रेंज +/-10 वोल्ट डीसी -1 एलएसबी है। इसका प्रतिबाधा 1 मेगा ओम है। सटीकता बहाव पूर्ण पैमाने का +63 पीपीएम/ डिग्री सेल्सियस है। संकल्प प्रति एलएसबी 305.176 और μV है,+/- 57 पीपीएम/डिग्री सेल्सियस पर लाभ त्रुटि विचलन के साथ25 डिग्री सेल्सियस पर समग्र सटीकता पूर्ण पैमाने का +/-0.284% और 60 डिग्री सेल्सियस पर +/-0.504% है।

1746-NI4 एलन-ब्रैडली की SLC 500 श्रृंखला का एक एनालॉग इनपुट मॉड्यूल है। इसमें चार (4) अंतर गैर-पृथक इनपुट चैनल हैं, जो व्यक्तिगत रूप से वोल्टेज या वर्तमान इनपुट के लिए चयन योग्य हैं।चयन योग्य इनपुट सिग्नल रेंज में -20 से +20 mA (या) -10 से +10V dc शामिल हैं.

यह मॉड्यूल डेल्टा सिग्मा मॉड्यूलेशन के माध्यम से एनालॉग इनपुट सिग्नल को चालू इनपुट के लिए -16,384 से +16,384 और वोल्टेज इनपुट के लिए -32,768 से +32,767 के दायरे के साथ परिवर्तित करके काम करता है।परिवर्तित डेटा को मापा प्रक्रिया चर प्रदर्शित करने के लिए स्केलिंग एल्गोरिथ्म के उपयोग के साथ संसाधित किया जा सकता है. दोनों विधियाँ एक ही स्केलेबल आउटपुट का उत्पादन करती हैं।

यह मॉड्यूल एक स्थिर या मॉड्यूलर हार्डवेयर शैली SLC 500 नियंत्रक के साथ उपयोग करने के लिए संगत है।SLC 500 का फिक्स्ड हार्डवेयर संस्करण सीमित विस्तार क्षमताओं के साथ एम्बेडेड I/O चैनलों के साथ आता हैमॉड्यूलर हार्डवेयर एसएलसी 500 पीएलसी में पूरी तरह से मॉड्यूलर और अनुकूलन योग्य प्रणाली है।

इस मॉड्यूल में प्रत्येक चैनल की स्थिति और मॉड्यूल के संचालन की समग्र स्थिति को दर्शाने के लिए एक अंतर्निहित एलईडी संकेतक है।यह त्वरित मॉड्यूल नैदानिक प्रदान करता है जो नियंत्रक के नैदानिक व्यवधान के माध्यम से भी पहुँचा जा सकता हैरिपोर्टिंग की यह प्रणाली तेजी से समस्या निवारण अवधि की अनुमति देती है और मॉड्यूल की उपलब्धता को बढ़ाती है।

संबंधित मॉडल:

कंपनी का परिचय:
एचीवर्स ऑटोमेशन लिमिटेड के पास औद्योगिक स्वचालन के बाजार में 10 से अधिक वर्षों का अनुभव है, जो कारखाने में सील किए गए जांच, सेंसर, डीसीएस, अलगाव बाधा, एचएमआई, पीएलसी, एडाप्टर,बेंटली नेवादा जैसे ब्रांडों से प्रोफैबस कनेक्टर और केबल, एंड्रेस+हाउसर, योकोगावा, एमटीएल, एलन-ब्रैडली, पेपरल+फ्यूक्स, रोसमोंट, एएससीओ, श्नाइडर, लेंज, प्रो-फेस, मित्सुबिशी, ओमरोन, लेंज, डेल्टा, हनीवेल, सीमेंस आदि। यदि आपके पास कोई अनुरोध है,कृपया हमसे संपर्क करने में संकोच न करें.
उपलब्धि प्राप्त करने वालों के सामान्य प्रश्न
प्रश्नः क्या उत्पाद मूल OEM इकाइयां हैं?
उत्तरः इन वस्तुओं को एचीवर्स ऑटोमेशन लिमिटेड द्वारा प्रमाणित किया गया है कि वे ओईएम या स्वतंत्र तृतीय पक्ष चैनलों के माध्यम से प्राप्त वास्तविक ओईएम इकाइयां हैं।
प्रश्न: आप शिपमेंट की व्यवस्था कैसे करेंगे?
एकः हम आपके अनुरोध के आधार पर शिपमेंट की व्यवस्था कर सकते हैं. हम सहयोग किया है forwarder जो अच्छी कीमत के साथ फेडएक्स, डीएचएल, टीएनटी के माध्यम से शिपमेंट की व्यवस्था कर सकते हैं.
प्रश्न: माल की गारंटी क्या है?
एकः एक वर्ष की वारंटी।
