1794-एएनटीआर एलेन ब्रैडली पीएलसी उत्पाद फ्लेक्स आई/ओ संचार एडाप्टर

उत्पाद का विवरणः
निर्माताः एलेन ब्रैडली
उत्पाद नं. : 1794-एएनटीआर

उत्पाद का प्रकार:फ्लेक्स आई/ओ डुअल पोर्ट ईथरनेट/आईपी एडाप्टर मॉड्यूल

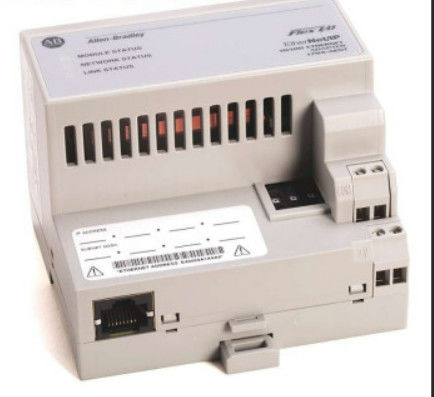

एलन-ब्रैडली 1794-एईएनटीआर एक फ्लेक्स आई/ओ संचार एडाप्टर है। यह एडाप्टर एक डीआईएन रेल माउंटेड डिवाइस है जिसमें दो (2) ईथरनेट संचार पोर्ट,एक केंद्रीय के लिए कनेक्ट करने के लिए इस्तेमाल किया फ्लेक्स I / O रैक, ईथरनेट सक्षम नियंत्रक। यह 19.2 - 31.2 वीडीसी की इनपुट वोल्टेज आवश्यकता के साथ 10/100 एमबीपीएस संचार दर का समर्थन करता है। यह आठ (8) तक फ्लेक्स आई/ओ मॉड्यूल की स्थापना का समर्थन करता है।

एलन-ब्रैडली मॉड्यूल 1794-एईएनटीआर फ्लेक्स आई/ओ उत्पाद परिवार का एक घटक मॉड्यूल है। यह मॉड्यूल एक रिडंडेंट ईथरनेट संचार एडाप्टर है,आमतौर पर उच्च उपलब्धता ईथरनेट नेटवर्क को लागू करने के लिए प्रयोग किया जाता है क्योंकि यह डिवाइस स्तर रिंग (DLR) टोपोलॉजी के कार्यान्वयन का समर्थन करता है.

ईथरनेट कनेक्टिविटी दोहरी आरजे45 पोर्ट के माध्यम से प्राप्त की जाती है जो ईथरनेट आई/पी प्रोटोकॉल का समर्थन करता है।ये पोर्ट सरल संचार नेटवर्क के लिए रैखिक और उच्च उपलब्धता नेटवर्क के लिए रिंग टोपोलॉजी का समर्थन करते हैंयह 10/100 एमबीपीएस संचार दर का समर्थन करता है और नेटवर्क से जुड़े नियंत्रक के लिए आठ (8) तक फ्लेक्स आई/ओ मॉड्यूल को इंटरफेस करने में सक्षम है।

1794-AENTR सीधे DIN रेल पर लगाया जाता है। अत्यधिक कंपन और सदमे के लिए स्थापना बिंदु की जांच करें। मॉड्यूल के लिए स्वीकार्य ऑपरेटिंग कंपन और सदमे क्रमशः 5g और 30g हैं।मॉड्यूल को ऊर्जा देने के लिए 1794-AENTR के पावर टर्मिनलों से 24VDC के नाममात्र आपूर्ति वोल्टेज के साथ एक बाहरी बिजली आपूर्ति जुड़ी होनी चाहिए।. स्वीकार्य वोल्टेज आपूर्ति रेंज 19.2...31.2V डीसी है, जिसमें 5% एसी रिपल शामिल है। मॉड्यूल से कनेक्शन स्थापित करते समय कंडक्टर तार का आकार 0 है।33...3.31 वर्ग मिमी या 22...12 AWG, 75 °C या 167 °F या उससे अधिक की इन्सुलेशन रेटिंग और 1.2 मिमी या 3/64 इंच की अधिकतम इन्सुलेशन मोटाई के साथ स्ट्रैन्डेड कॉपर वायर।

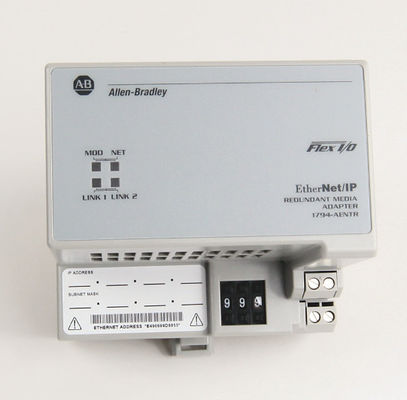

इस मॉड्यूल में स्थिति संकेतक हैं जो उपयोगकर्ताओं को समस्या निवारण और मॉड्यूल की निगरानी में मदद कर सकते हैं। इसमें दो रंग के एलईडी संकेतक हैं जो मॉड्यूल, नेटवर्क,ईथरनेट लिंक1 और ईथरनेट लिंक2. मॉड्यूल और नेटवर्क स्थिति एलईडी सामान्य होने पर हरा और समस्याओं का सामना करते समय लाल हो जाता है. लिंक 1 और लिंक 2 स्थिति 10 एमबीपीएस कनेक्शन के लिए पीले रंग की चमकती रोशनी और 100 एमबीपीएस कनेक्शन के लिए हरे रंग की रोशनी होती है.

एलन-ब्रैडली 1794-एईएनटीआर एक फ्लेक्स आई/ओ डुअल-पोर्ट ईथरनेट/आईपी रिडंडेंट मीडिया एडाप्टर मॉड्यूल है। यह 8 आई/ओ मॉड्यूल तक संभाल सकता है और इसकी संचार दर 10 से 100 एमबीपीएस है।यह 2 मिलीसेकंड के लिए 18 एम्पर्स की एक घुसपैठ धारा के साथ आता हैइसमें 24 वोल्ट डीसी का नाममात्र इनपुट वोल्टेज और 19.2 से 31.2 वोल्ट डीसी की इनपुट वोल्टेज रेंज है, जिसमें 5% एसी रिपल शामिल है।इस मॉड्यूल की अधिकतम बिजली खपत 500 एमए और एक 400 एमए 24 वोल्ट डीसी पर है और अधिकतम फ्लेक्सबस आउटपुट 640 एमए 5 वोल्ट डीसी पर है.

ईथरनेट एडाप्टर मॉड्यूल जैसे 1794-एईएनटीआर ईथरनेट/आईपी सक्षम नियंत्रकों जैसे कंट्रोललॉगिक्स और कॉम्पैक्टलॉगिक्स को जोड़ते हैं।यह स्थिति संकेतक के साथ आता है जो उपयोगकर्ताओं को नेटवर्क की स्थिति की निगरानी करने की अनुमति देता है (लाल / हरा), मॉड्यूल (लाल/हरा), और दोनों लिंक (पीला/हरा). इस मॉड्यूल का अलगाव वोल्टेज 50 वोल्ट पर निरंतर है और इसमें एक बुनियादी अलगाव प्रकार है।यह 60 सेकंड के लिए 1000 वोल्ट एसी पर बिजली से Flexbus और ईथरनेट के लिए प्रकार परीक्षण किया गया हैइसकी अधिकतम शक्ति 19.2 वोल्ट डीसी पर 7.1 वाट और 24 वोल्ट डीसी पर 24.2 बीटीयू/घंटे की ताप हानि है।

इस मॉड्यूल की स्थापना और निकासी चालू होने पर नहीं की जानी चाहिए।इस मॉड्यूल का बिजली स्रोत CE कम वोल्टेज निर्देश (LVD) के अनुरूप होने के लिए सुरक्षा अति निम्न वोल्टेज (SELV) या संरक्षित अति निम्न वोल्टेज (PELV) के अनुरूप होना चाहिएइस मॉड्यूल के लिए कोई नेटवर्क शेड्यूलिंग और कोई रूटिंग टेबल की आवश्यकता नहीं है। 1794-AENTR मॉड्यूल एक ही DIN रेल पर FLEX I/O मॉड्यूल के साथ संवाद कर सकता है।ध्यान दें कि उपयोगकर्ताओं को इस मॉड्यूल का उपयोग करने से पहले आईपी पते और वैकल्पिक गेटवे पते और सबनेट मास्क को कॉन्फ़िगर करना होगा. पूरा 1794-AENTR मॉड्यूल 3.4 x 3.7 x 2.7 इंच का है। यह एडाप्टर कुछ एप्लिकेशन आवश्यकताओं के लिए उपयुक्त है जो ईथरनेट नेटवर्क का उपयोग करते हैं।इनमें शामिल हैं जब नियमित रूप से डेटा भेजने की आवश्यकता होती है या संयंत्र प्रबंधन के लिएउच्च स्तर की उपलब्धता और ड्राइव कॉन्फ़िगरेशन, डेटा संग्रह और एक एकल, उच्च गति वाले नेटवर्क पर प्रक्रिया नियंत्रण के लिए एक अंतर्निहित स्विच है, जिसमें इंटरनेट / इंट्रानेट कनेक्शन हैं।यह नियंत्रण और सूचना प्रोटोकॉल (सीआईपी) का उपयोग करता है.
