उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पादन: | एलन ब्राडली | मॉडल: | 1756-ओबी32 |
|---|---|---|---|
| मॉड्यूल प्रकार: | डीसी आउटपुट मॉड्यूल | आउटपुट: | 32-प्वाइंट |
| वोल्टेज: | 12-24 वोल्ट डीसी स्रोत | ऑपरेटिंग वोल्टेज रेंज: | 10-31.2 वोल्ट डीसी |
| अलगाव वोल्टेज: | 50 वोल्ट सतत | दीवार: | कोई नहीं |
| प्रमुखता देना: | 1756-ओबी32,एलेन ब्रैडली नियंत्रण लॉजिक्स डी/ओ मॉड्यूल,12/24 वी डीसी डी/ओ मॉड्यूल |
||
उत्पाद का विवरणः
निर्माताः एलेन ब्रैडली
उत्पाद नं. : 1756-OB32
उत्पाद प्रकार: डीसी आउटपुट मॉड्यूल

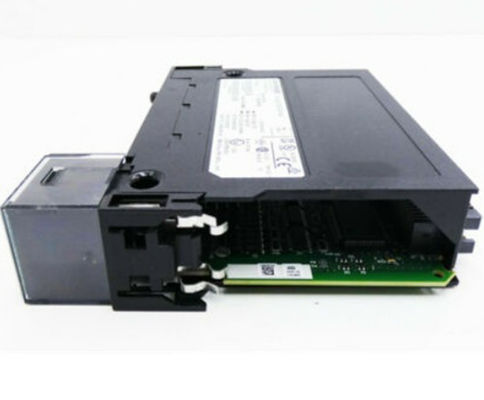

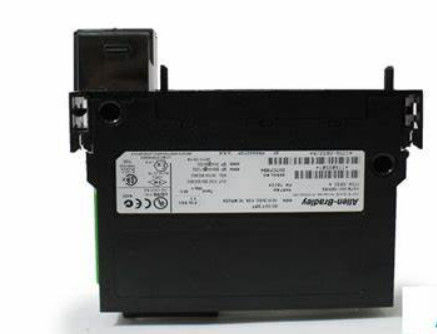

1756-OB32 एक एलन-ब्रैडली उच्च घनत्व 24 वीडीसी असतत आउटपुट मॉड्यूल है। इस मॉड्यूल का उपयोग इस मॉड्यूल के प्रत्येक चैनल से जुड़े आउटपुट उपकरणों को चलाने के लिए किया जाता है।आउटपुट उपकरणों में पायलट लैंप शामिल हो सकते हैं, रिले, संपर्ककर्ता, पैनल उद्घोषक, सोलेनोइड, बज, सायरन, हॉर्न और अन्य संचालन उपकरण।
यह आउटपुट मॉड्यूल उन प्रणालियों में उपयोग के लिए आदर्श है जहां बड़ी संख्या में आउटपुट मौजूद हैं और बड़े या विस्तार नियंत्रण लॉगिक्स चेसिस की स्थापना के लिए सीमित स्थान है।यह एकल स्लॉट पर कब्जा कर लेता है और स्थानीय या दूरस्थ चेसिस में स्थापना का समर्थन करता हैयह मॉड्यूल किसी भी ControlLogix प्रोसेसर के साथ उपयोग के लिए संगत है जिसमें अधिक हालिया ControlLogix संस्करण शामिल हैं।

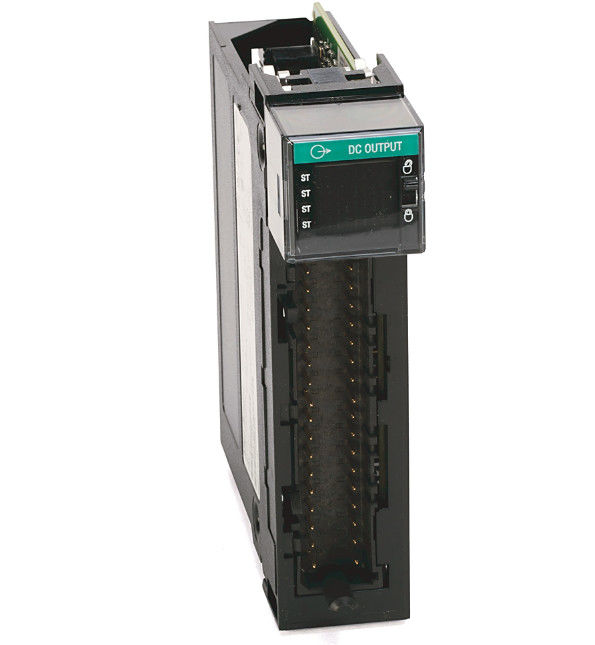

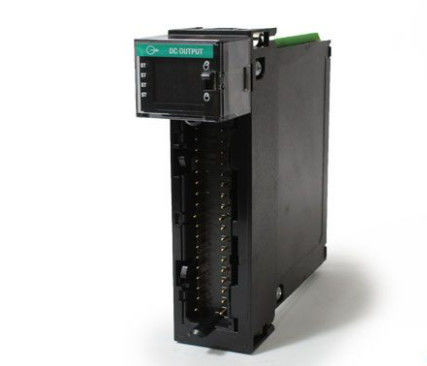

इस 1756-OB32 में 32 एलईडी संकेतक हैं जिनका उपयोग चैनल एक्ट्यूएशन की निगरानी के लिए किया जाता है।यह फ्रंट पैनल संकेतक महत्वपूर्ण दृश्य समस्या निवारण उपकरण हैं क्योंकि इसका उपयोग कनेक्टेड लोड के लिए नियंत्रक के आदेश की पुष्टि करने के लिए किया जा सकता है. प्रत्येक चैनल में व्यक्तिगत विन्यास योग्य पैरामीटर हैं और आउटपुट मजबूर करने का समर्थन करते हैं. यह मॉड्यूल केवल सोर्सिंग विन्यास का समर्थन करता है.
इस मॉड्यूल के साथ उपयोग के लिए एक हटाने योग्य टर्मिनल ब्लॉक (RTB) की आवश्यकता होती है। इस आउटपुट मॉड्यूल के लिए उपयुक्त RTB 1756-TBCH और 1756-TBS6H हैं।आरटीबी का उपयोग आउटपुट उपकरणों के लिए मॉड्यूलर कनेक्शन प्रदान करने के लिए किया जाता हैमॉड्यूल के प्रतिस्थापन के दौरान, पूरे आरटीबी को स्थापना स्लॉट से हटा दिया जाता है और प्रतिस्थापन मॉड्यूल में स्थानांतरित कर दिया जाता है। इससे तेजी से रखरखाव और समस्या निवारण के लिए वायरिंग पुनः कार्य को रोकता है।
इस मॉड्यूल के लिए अनुशंसित फ्यूज 5x20 मिमी 800 एमए है जो लिटलफ्यूज पी/एन SP001.1003 या शर्टर पी/एन 216 द्वारा आपूर्ति की जाती है।800इस मॉड्यूल के लिए, एकमात्र संगत आरटीबी पिंजरे क्लैंप 1756-टीबीसीएच और स्प्रिंग क्लैंप 1756-टीबीएस6एच हैं।आरटीबी के साथ मॉड्यूल स्थापित करने से पहले चेसिस और बिजली की आपूर्ति स्थापित करने और जमीन करने के लिए याद रखेंमॉड्यूल में स्थिति प्रकाश संकेतक भी हैं जो मॉड्यूल की स्थिति और व्यक्तिगत I/O स्थिति दिखाते हैं।
1756-OB32 मॉड्यूल के साथ काम करने वाले संचार प्रारूप अनुसूचित आउटपुट डेटा, आउटपुट डेटा, रैक अनुकूलन, केवल सुनने के लिए रैक अनुकूलन, और केवल सुनने के लिए आउटपुट डेटा हैं।आप भी प्रति बिंदु दोष मोड में राज्यों और प्रति बिंदु कार्यक्रम मोड में राज्यों को विन्यस्त कर सकते हैं. आप दोनों के लिए निम्न विकल्प चुन सकते हैंः अंतिम स्थिति रखें, चालू करें, या बंद करें. ध्यान दें कि यह सभी के लिए डिफ़ॉल्ट रूप से सेट है.
1756-OB32 मॉड्यूल में 12/24V DC स्रोत की वोल्टेज श्रेणी और 10 से 31.2V DC की ऑपरेटिंग वोल्टेज रेंज है। इसका 5.1V DC पर वर्तमान उपयोग 300 mA है और 24V पर, इसका 2 mA का वर्तमान उपयोग है।यह भी 1 की कुल बैकप्लेन शक्ति है.58W, 0.5 एमए प्रति बिंदु का अधिकतम ऑफ-स्टेट रिसाव करंट, और 0.5 ए पर 200 एमवी डीसी की अधिकतम ऑन-स्टेट वोल्टेज गिरावट।इसकी अधिकतम वृद्धि धारा प्रति बिंदु 10 एमएस प्रति बिंदु के लिए 1 ए है जो 60 डिग्री सेल्सियस पर हर 2 सेकंड में दोहराया जा सकता है और इसकी न्यूनतम भार धारा 3 एमए प्रति बिंदु है50 डिग्री सेल्सियस पर प्रति बिंदु अधिकतम करंट 0.5 ए और 60 डिग्री सेल्सियस पर 0.35 ए है, जबकि प्रति मॉड्यूल अधिकतम करंट 50 डिग्री सेल्सियस पर 16 ए और 60 डिग्री सेल्सियस पर 10 ए है।इस मॉड्यूल में भी 250V का एक निरंतर अलगाव वोल्टेज है.
तकनीकी विनिर्देश
| निर्माता | रॉकवेल ऑटोमेशन |
| ब्रांड | एलन-ब्रैडली |
| भाग संख्या/कैटलॉग संख्या | 1756-OB32 |
| श्रृंखला | ControlLogix |
| मॉड्यूल प्रकार | डीसी आउटपुट मॉड्यूल |
| आउटपुट | 32 अंक |
| वोल्टेज | 12-24 वोल्ट सीसी स्रोत |
| ऑपरेटिंग वोल्टेज रेंज | 10-31.2 वोल्ट डीसी |
| आउटपुट विलंब समय, बंद से चालू करने के लिए | 60 μs nom/1 ms अधिकतम |
| आउटपुट देरी का समय, चालू से बंद | 200 μs nom/1 ms अधिकतम |
| वर्तमान प्रति बिंदु | 0.5 A @ 50 °C (122 °F) रैखिक गिरावट 0.35 A @ 60 °C (140 °F) |
| प्रति मॉड्यूल वर्तमान | 16 A @ 50 °C (122 °F) रैखिक गिरावट 10 A @ 60 °C (140 °F) |
| अधिकतम आउटपुट करंट रेटिंग-पॉइंट | 050 सेल्सियस पर 0.5 एम्प, 60 सेल्सियस पर 0.35 एम्प |
| अधिकतम आउटपुट करंट रेटिंग मॉड्यूल | 50 सेल्सियस पर 16 एम्प, 60 सेल्सियस पर 10 एम्प |
| यूपीसी | 10662468702994 |
| शक्ति विसर्जन (अधिकतम) | 4.8 वाट 60 डिग्री सेल्सियस पर |
| 5 वोल्ट पर बैकप्लेन करंट | 300 मिलीएम्पियर |
| हटाने योग्य टर्मिनल ब्लॉक | 1756-टीबीसीएच, 1756-टीबीएस6एच |
| अलगाव वोल्टेज | 50 वोल्ट निरंतर |
| घोंसला | कोई नहीं |
