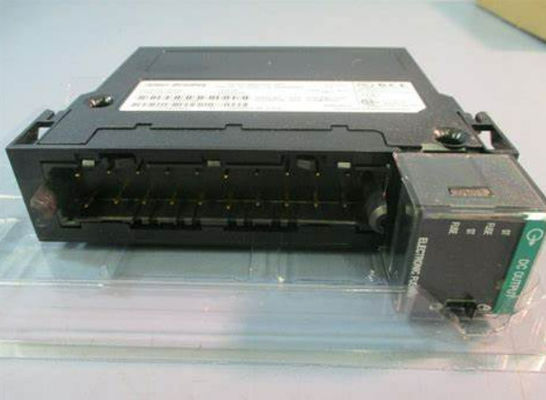

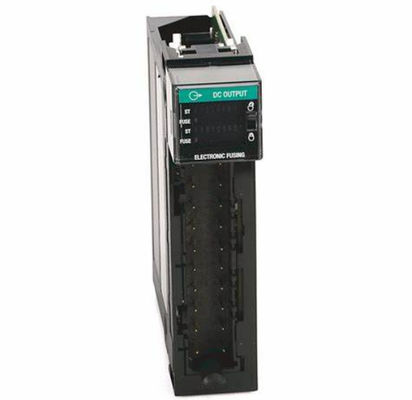

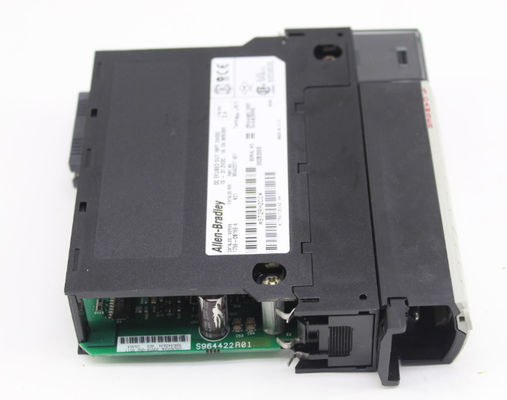

1756-OB16E एलन ब्रैडली कंट्रोललॉजिक्स 16 पॉइंट डी/ओ मॉड्यूल वोल्टेज 12-24 वोल्ट डीसी

उत्पाद का विवरणः
निर्माताः एलेन ब्रैडली
उत्पाद नं. : 1756-OB16E
उत्पाद प्रकार: डिजिटल डीसी आउटपुट मॉड्यूल

एलन-ब्रैडली 1956-OB16E एक डिस्क्रेट आउटपुट मॉड्यूल है जो कंट्रोललॉगिक्स प्रोग्रामेबल ऑटोमेशन कंट्रोलर (पीएलसी) प्लेटफॉर्म का हिस्सा है।यह मॉड्यूल विशेष रूप से एक डीसी आउटपुट मॉड्यूल है जो 10-31 की एक आउटपुट वोल्टेज रेंज प्रदान करता है.2 24 वीडीसी के नाममात्र मूल्य के साथ वीडीसी. यह सोलह (16) आउटपुट चैनलों के साथ आता है जो प्रत्येक समूह के आठ (8) चैनलों के दो (2) इलेक्ट्रॉनिक रूप से फ्यूज किए गए समूहों में विभाजित है।यह मॉड्यूल आम तौर पर 24VDC रेटेड उपकरणों जैसे रिले कॉइल्स को संचालित करने के लिए उपयोग किया जाता है, सोलेनोइड से संचालित उपकरण, पायलट लैंप, सायरन और अन्य समान विद्युत भार।

1756-OB16E एक एकल स्लॉट चौड़ा मॉड्यूल है जो किसी भी 1756 ControlLogix नियंत्रकों के साथ उपयोग के लिए संगत है। यह किसी भी 1756 ControlLogix रैक पर स्थापित किया जा सकता है, विशेष रूप से 1756-A4; 1756-A17;1756-A10; 1756-A13 और 1756-A17. इसके अतिरिक्त, यह एक स्थानीय I/O या एक वितरित I/O घटक के रूप में कार्य कर सकता है।

1756-OB16E प्रति चैनल 1 A @ 60 °C (140 °F) या प्रति मॉड्यूल 8 A @ 60 °C (140 °F) का आउटपुट करंट प्रदान करता है।यह प्रति बिंदु 10 एमएस के लिए 2 ए का एक अधिभार वर्तमान रेटिंग है जो हर 2 एस @ 0 °C (32 °F) @ 24V DC दोहराया जा सकता हैइसके अतिरिक्त, मॉड्यूल का न्यूनतम लोड करंट 3 एमए प्रति चैनल है।

प्रत्येक आउटपुट चैनल में 70 μs nom/1 ms max और 360 μs nom/1 ms max के ऑन-टू-ऑफ विलंब समय का OFF से ON आउटपुट विलंब समय होता है।यह 5VDC पर 250 mA और 24VDC पर 2 mA की राशि में बैकप्लेन से वर्तमान खींचता है जबकि कुल बैकप्लेन बिजली की आवश्यकता 1 है.32 वाट और अधिकतम शक्ति अपव्यय 4.1 W @ 60 °C (140 °F) है।

1756-OB16E मॉड्यूल में 12 से 24 वोल्ट डीसी स्रोत वोल्टेज की वोल्टेज श्रेणी है, साथ ही 10 से 31.2 वोल्ट डीसी का ऑपरेटिंग वोल्टेज है। इसकी कुल बैकप्लेन शक्ति 1 है।32 वाट और 5 पर 250 मिलीअम्पियर का वर्तमान उपयोग.1 वोल्ट और 24 वोल्ट पर 2 मिलीएम्पियर. इसमें भी अधिकतम 1 मिलीएम्पियर प्रति बिंदु ऑफ-स्टेट लीक करंट और अधिकतम 400 एमवी डीसी वोल्टेज है जो 1 एम्पियर ऑन-स्टेट वोल्टेज ड्रॉप पर है।इसकी अधिकतम धारा प्रति बिंदु 60 डिग्री सेल्सियस पर 1 एम्पियर है और इसकी अधिकतम धारा प्रति मॉड्यूल 60 डिग्री सेल्सियस पर 8 एम्पियर हैइस मॉड्यूल का नियमित परीक्षण 1350 वोल्ट एसी पर 2 सेकंड के लिए किया गया है और इसमें 250 वोल्ट का निरंतर अलगाव वोल्टेज है।इसका न्यूनतम भार वर्तमान 3 मिलीअम्पियर प्रति बिंदु है और इसका विशिष्ट वृद्धि वर्तमान 10 सेकंड के लिए 2 एम्पियर प्रति बिंदु हैइस मॉड्यूल का पावर डिस्पैशन अधिकतम 4.1 वाट 60 डिग्री सेल्सियस पर है, जबकि इसका थर्मल डिस्पैशन 13.98 बीटीयू/घंटा है।इसमें बंद से चालू होने तक 70 माइक्रोसेकंड का नाममात्र/अधिकतम 1 मिलीसेकंड का और चालू से बंद होने तक 360 माइक्रोसेकंड का नाममात्र/अधिकतम 1 मिलीसेकंड का आउटपुट देरी समय हैइसका परिचालन तापमान 0 से 60 डिग्री सेल्सियस के बीच है और इसका गैर परिचालन तापमान -40 से 85 डिग्री सेल्सियस के बीच है।यह मॉड्यूल भी गलती मोड में राज्यों और कार्यक्रम मोड में राज्यों के संशोधन के लिए अनुमति देता है.

तकनीकी विनिर्देश

संबंधित मॉडल:

कंपनी का परिचय:
एचीवर्स ऑटोमेशन लिमिटेड के पास औद्योगिक स्वचालन के बाजार में 10 से अधिक वर्षों का अनुभव है, जो कारखाने में सील किए गए जांच, सेंसर, डीसीएस, अलगाव बाधा, एचएमआई, पीएलसी, एडाप्टर,बेंटली नेवादा जैसे ब्रांडों से प्रोफैबस कनेक्टर और केबल, एंड्रेस+हाउसर, योकोगावा, एमटीएल, एलन-ब्रैडली, पेपरल+फ्यूक्स, रोजमाउंट, एएससीओ, श्नाइडर, लेंज, प्रो-फेस, मित्सुबिशी, ओमरोन, लेंज, डेल्टा, हनीवेल, सीमेंस आदि। यदि आपके पास कोई अनुरोध है,कृपया हमसे संपर्क करने में संकोच न करें.
उपलब्धि प्राप्त करने वालों के सामान्य प्रश्न
प्रश्नः क्या उत्पाद मूल OEM इकाइयां हैं?
उत्तरः इन वस्तुओं को एचीवर्स ऑटोमेशन लिमिटेड द्वारा प्रमाणित किया गया है कि वे ओईएम या स्वतंत्र तृतीय पक्ष चैनलों के माध्यम से प्राप्त वास्तविक ओईएम इकाइयां हैं।
प्रश्न: आप शिपमेंट की व्यवस्था कैसे करेंगे?
एकः हम आपके अनुरोध के आधार पर शिपमेंट की व्यवस्था कर सकते हैं. हम सहयोग किया है forwarder जो अच्छी कीमत के साथ फेडएक्स, डीएचएल, टीएनटी के माध्यम से शिपमेंट की व्यवस्था कर सकते हैं.
प्रश्न: माल की गारंटी क्या है?
एकः एक वर्ष की वारंटी।
