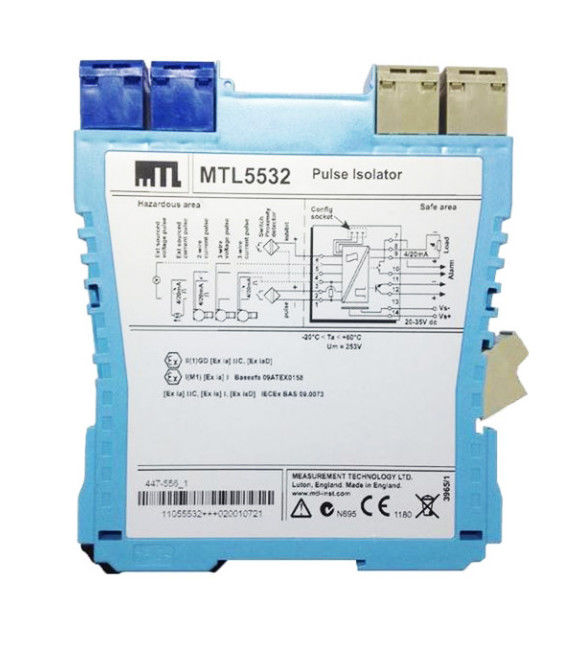

MTL5532 पल्स आइसोलेटर MTL उपकरण 4/20mA वर्तमान आउटपुट

MTL5532 MTL इंस्ट्रूमेंट पल्स आइसोलेटर

MTLx532 एक स्विच, निकटता डिटेक्टर, वर्तमान से पल्स अलग करता है
एक खतरनाक में स्थित एक पल्स ट्रांसमीटर या वोल्टेज पल्स ट्रांसमीटर
यह उच्च धड़कन दर और तेजी से धड़कन के साथ अनुप्रयोगों के लिए आदर्श है।
प्रतिक्रिया समय, सुरक्षित क्षेत्र में धड़कनों को दोहराकर।
आवृत्ति के आनुपातिक आउटपुट भी प्रदान की जाती है, एक रिले के साथ
आउटपुट, जो एक अलार्म के रूप में कार्य करने के लिए विन्यस्त किया जा सकता है।
एक पर्सनल कंप्यूटर के साथ किया जाता है।

विनिर्देश
यह भी देखें सामान्य विनिर्देश

• चैनलों की संख्या
एक, पूरी तरह से तैरता है
• सेंसर प्रकार
स्विच या निकटता डिटेक्टर (NAMUR/BS EN 6094756:2001)
.2 या 3 तारों के वोल्टेज या पल्स ट्रांसमीटर
• स्विच का स्थान
क्षेत्र 0, IIC, T6 खतरनाक क्षेत्र
डिवीजन 1, समूह ए, खतरनाक स्थान
• निकटता डिटेक्टर या ट्रांसमीटर का स्थान
जोन 0, IIC, T4T6 यदि उचित प्रमाणपत्र दिया गया हो
Div.1, समूह ए, खतरनाक स्थान
• इनपुट
स्विच इनपुटः
आउटपुट चालू यदि स्विच बंद है
निकटता डिटेक्टर इनपुटः
उत्तेजनाः 7.0 से 9.0V डीसी 1kΩ नाममात्र से
आउटपुट ON यदि इनपुट > 2.1mA* (< 2kΩ) हो
आउटपुट OFF यदि इनपुट < 1.2mA* (> 10kΩ) हो
स्विचिंग हिस्टेरिसिसः 0.2mA (650Ω) नाममात्र
*NAMUR और BS EN 6094756:2001 मानकों
विद्यमान पल्स इनपुटः
ट्रांसमीटर आपूर्तिः 16.5V डीसी 20mA पर
शॉर्ट सर्किट वर्तमानः 24mA
आउटपुटः इन > 9.0mA = ON, इन < 7.0mA = OFF
स्विचिंग हिस्टेरिसिसः 0.5mA
वोल्टेज पल्स इनपुट
इनपुट प्रतिबाधाः > 10kΩ
स्विचिंग पॉइंट वोल्टेज (Vsp): 3, 6 या 12V नाममात्र
(उपयोगकर्ता मॉड्यूल के पक्ष पर स्विच द्वारा चयन योग्य है)
आउटपुटः Vin > Vsp = ON, Vin < Vsp = OFF
स्विचिंग हाइस्टेरिसिसः 100mV + (0.1 x Vsp) विशिष्ट
• सुरक्षित क्षेत्र के पल्स आउटपुट
अधिकतम देरीः 10μs
अधिकतम बंद वोल्टेजः 35V
अधिकतम ऑफ-स्टेट रिसाव करंटः 10μA
अधिकतम ऑन-स्टेट प्रतिरोधः 25Ω
अधिकतम चालू चालू करंटः 50mA
आपूर्ति विफल होने पर आउटपुट OFF
नोटः एलएफडी सिग्नल इंडक्टिव लोड के खिलाफ संरक्षित ज़ेनर डायोड है
• सुरक्षित क्षेत्र के वर्तमान आउटपुट
इनपुट कैप्चर देरीः 2 सिग्नल अवधि (5ms min.)
सिग्नल रेंजः 4 से 20mA
0 से 22mA तक
भार प्रतिरोधः 0 से 450Ω @20mA
आउटपुट प्रतिरोधः >1MΩ
लहरः < 50μA पीक से पीक तक
सटीकताः 20°C पर 20μA से बेहतर
तापमान बहावः < 1μA/°C
रिसेटटाइम (10% - 90%, चरण परिवर्तन के बाद): 60 एमएस
• अलार्म आउटपुट
अलार्म में रिले चालू, 0.5A @ 35Vdc अधिकतम.
• पल्स चौड़ाई
उच्चः 10μs min
कमः 10μs min
• आवृत्ति सीमा
0 ️ 50kHz - पल्स आउटपुट मोड
एनालॉग आउटपुट के लिए - 0 ¢ 10KHz
• एलईडी संकेतक
हराः शक्ति संकेत
पीलाः चालू जब आउटपुट सर्किट चालू है
लालः लाइन में खराबी या त्रुटि होने पर चमकता है
• बिजली की आवश्यकता
65mA 24V dc पर
70mA 20V dc पर
55mA 35V dc पर
• यूनिट के भीतर शक्ति अपव्यय
1.35W अधिकतम 24V पर
1.75W अधिकतम 35V पर
• सुरक्षा विवरण (Um = 253V rms या dc)
टर्मिनल 2 से 1 और 6 से 1
यू_o=10.5V I_o=14mA P_o=37mW
टर्मिनल 4 से 3 और 1
यू_o=28V I_o=93mA P_o=651mW
टर्मिनल 3 से 1
गैर-ऊर्जा भंडारण उपकरण ≤1.5V, ≤0.1A और ≤25mW; हो सकता है
बिना किसी अन्य प्रमाणन के किसी भी आईएस लूप में ओपन सर्किट वोल्टेज <28V के साथ जुड़ा हुआ
टर्मिनल 5 से 4 और 1
वी_{अधिकतम}≤ 28V, I_{अधिकतम}≤ 94mA, P_{अधिकतम}≤ 0.66W
• विन्यासकर्ता
पीसीएल 45यूएसबी सीरियल इंटरफेस के साथ एमटीएल पीसीएस 45 सॉफ्टवेयर चलाने वाला पर्सनल कंप्यूटर।
