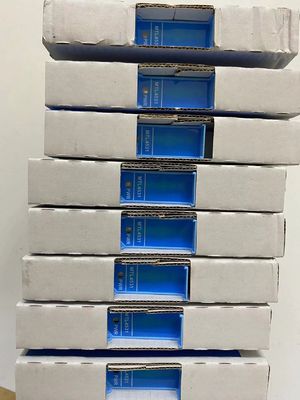

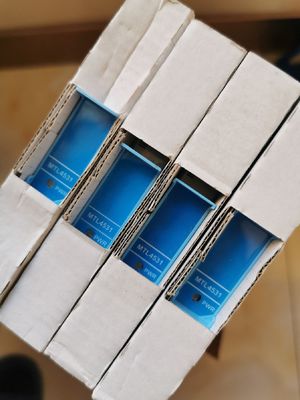

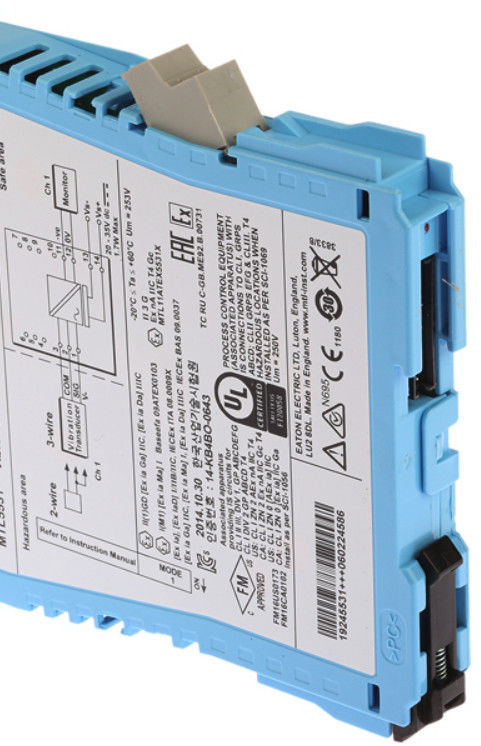

MTL4531 MTL Inst कंपन ट्रांसड्यूसर इंटरफ़ेस

MTL4531 MTL उपकरण कंपन ट्रांसड्यूसर इंटरफ़ेस

विवरणMTL4531 कंपन ट्रांसड्यूसर इंटरफ़ेस

MTL4531 एक खतरनाक क्षेत्र में एक कंपन सेंसर से एक संकेत दोहराता है, जो सुरक्षित क्षेत्र में एक निगरानी प्रणाली के लिए एक आउटपुट प्रदान करता है।इंटरफेस 3-वायर धुरी-वर्तमान जांच और त्वरणमीटर या 2-वायर वर्तमान सेंसर के साथ संगत है; चयन मॉड्यूल के पक्ष पर एक स्विच द्वारा किया जाता है।

विनिर्देश
यह भी देखें सामान्य विनिर्देश
• चैनलों की संख्या
एक
• सेंसर प्रकार
दो या तीन तारों के कंपन ट्रांसड्यूसर
• संकेत स्रोत का स्थान
जोन 0, IIC, T4?? 6 खतरनाक क्षेत्र यदि उपयुक्त रूप से प्रमाणित है
डिवीजन 1, समूह ए खतरनाक स्थान
• खतरनाक क्षेत्र का इनपुट
इनपुट प्रतिबाधा (टर्मिनल 2 और 3): 10kΩ
• ट्रांसड्यूसर आपूर्ति वर्तमान, 2-वायर
3.3mA (नाम) दो तारों के सेंसर के लिए, स्विच द्वारा उपयोगकर्ता द्वारा चयनित
• सिग्नल सीमा
न्यूनतम 20V, अधिकतम 0.5V
• 20°C पर डीसी हस्तांतरण सटीकता
<±50mV
• 20 डिग्री सेल्सियस पर एसी हस्तांतरण सटीकता
0Hz से 1kHz: ±1%
1kHz से 10kHz: ₹5 से +1%
10kHz से 20kHz तकः 10% से +1%
• तापमान गुणांक
±50ppm/°C (10 से 65°C)
±100ppm/°C (~20 से 10°C)
• वोल्टेज बैंडविड्थ
47kHz पर 3dB (सामान्य)
• चरण प्रतिक्रिया
<14μs, के बराबरः
200 हर्ट्ज पर ₹1°
600 हर्ट्ज पर ₹3°
1 किलोहर्ट्ज पर ₹5°
10 किलोहर्ट्ज पर 50°
20 किलोहर्ट्ज पर 100°
• सुरक्षित क्षेत्र आउटपुट प्रतिबाधा
<20Ω
• एलईडी संकेतक
हराः शक्ति संकेत
• आपूर्ति वोल्टेज
20 से 35 वी डीसी
• अधिकतम वर्तमान खपत (10mA ट्रांसड्यूसर भार)
24V पर 65mA
• इकाई के भीतर अधिकतम शक्ति अपव्यय
1.33W
• सुरक्षा विवरण
टर्मिनल 3 से 1
यू_o=26.6V I_o=94mA P_o=0.66W यू_m= 253V rms या dc
टर्मिनल 3 से 2
गैर-ऊर्जा भंडारण उपकरण ≤1.5V, ≤0.1A और ≤25mW


संबंधित मॉडल:
