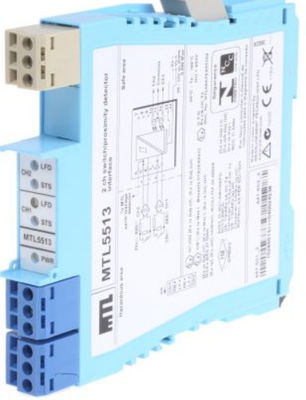

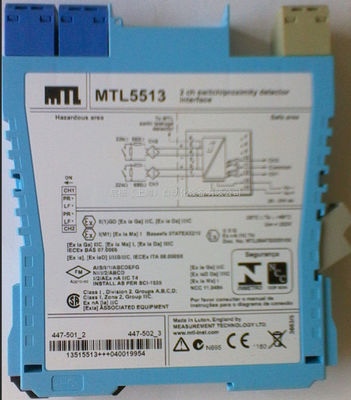

MTL5513 MTL उपकरण स्विच निकटता डिटेक्टर इंटरफ़ेस सुरक्षा बाधा अधिकतम 10.5 वी

MTL5513 MTL इंस्ट्रूमेंट स्विच/नज़दीकी डिटेक्टर इंटरफ़ेस

MTL5513 सुरक्षित क्षेत्र में दो ठोस-राज्य आउटपुट को दो स्विच या जोखिम वाले क्षेत्र में स्थित निकटता डिटेक्टरों द्वारा नियंत्रित करने में सक्षम बनाता है।Ch1/Ch2 आउटपुट ट्रांजिस्टर एक सामान्य टर्मिनल साझा करते हैं और +ve या -ve ध्रुवीयता संकेतों को स्विच कर सकते हैंप्रत्येक आउटपुट के लिए स्विच के माध्यम से स्वतंत्र आउटपुट चरण उलट और लाइन दोष का पता लगाने सक्षम हैं। एलएफडी संकेत मॉड्यूल के शीर्ष पर प्रदान किया जाता है।

विनिर्देश
यह भी देखें सामान्य विनिर्देश

• चैनलों की संख्या
दो
• स्विचों का स्थान
क्षेत्र 0, IIC, T6 खतरनाक क्षेत्र
डिवीजन 1, समूह ए खतरनाक स्थान
• निकटता डिटेक्टरों का स्थान
जोन 0, IIC, T4?? 6 खतरनाक क्षेत्र यदि उपयुक्त रूप से प्रमाणित है
डिवीजन 1, समूह ए खतरनाक स्थान
• खतरनाक क्षेत्र के इनपुट
निकटता डिटेक्टरों के लिए बीएस EN6094756:2001 मानकों के अनुरूप इनपुट (NAMUR)
• सेंसर पर लगाया गया वोल्टेज
7 से 9V dc 1kΩ ±10% से
• इनपुट/आउटपुट विशेषताएं
सामान्य अवस्था
आउटपुट बंद अगर इनपुट > 2.1mA (इनपुट सर्किट में < 2kΩ)
आउटपुट खुले हैं यदि इनपुट < 1.2mA (> इनपुट सर्किट में 10kΩ)
हाइस्टेरिसिसः 200μA (650Ω) नाममात्र
• लाइन दोष का पता लगाने (एलएफडी) (यदि चयनित हो)
प्रत्येक चैनल के लिए यूनिट के पक्ष पर स्विच के माध्यम से उपयोगकर्ता द्वारा चयन योग्य। लाइन दोष प्रत्येक चैनल के लिए एक एलईडी द्वारा इंगित किए जाते हैं।
खुले सर्किट अलार्म पर यदि आईएन < 50μA
खुला सर्किट अलार्म बंद अगर आईएन > 250μA
शॉर्ट सर्किट अलार्म चालू यदि रिन < 100Ω
शॉर्ट सर्किट अलार्म बंद अगर रिन > 360Ω
नोटः संपर्क इनपुट के साथ एलएफडी सुविधा का उपयोग करते समय प्रतिरोधों को लगाया जाना चाहिए
स्विच के साथ श्रृंखला में 500Ω से 1kΩ
स्विच के समानांतर 20kΩ से 25kΩ
• चरण उलट
प्रत्येक चैनल के लिए स्वतंत्र, उपयोगकर्ता द्वारा चयन योग्य
• सुरक्षित क्षेत्र के आउटपुट
फ्लोटिंग सॉलिड स्टेट आउटपुट लॉजिक सर्किट के साथ संगत
ऑपरेटिंग आवृत्ति: डीसी से 500 हर्ट्ज तक
अधिकतम. बंद-स्थिति वोल्टेजः ± 35V
अधिकतम ऑफ-स्टेट लीक करंटः ± 50μA
अधिकतम चालू स्थिति प्रतिरोधः 25Ω
अधिकतम चालू-स्थिति वर्तमानः ± 50mA
• एलईडी संकेतक
हराः शक्ति संकेत
पीलाः दोः चैनल की स्थिति, जब आउटपुट सक्रिय हो
लालः दोः एलएफडी संकेत, जब लाइन दोष का पता चला
• अधिकतम वर्तमान खपत
24V पर 30mA
• यूनिट के भीतर शक्ति अपव्यय
0.65W आम तौर पर 24V पर, 10mA भार के साथ
0.78W अधिकतम 50mA भार के साथ
• सुरक्षा विवरण (प्रत्येक चैनल)
यू_o=10.5V I_o=14mA P_o=37mW U_m= 253V rms या dc
