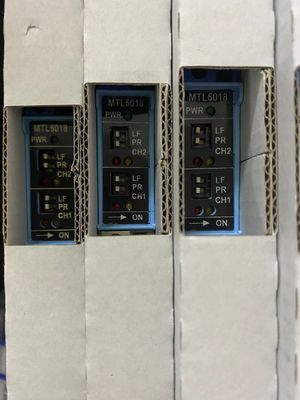

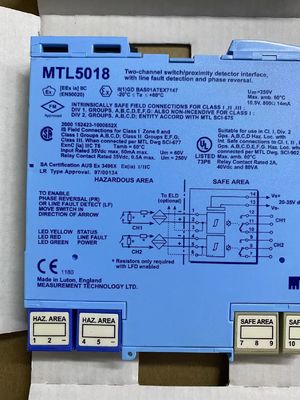

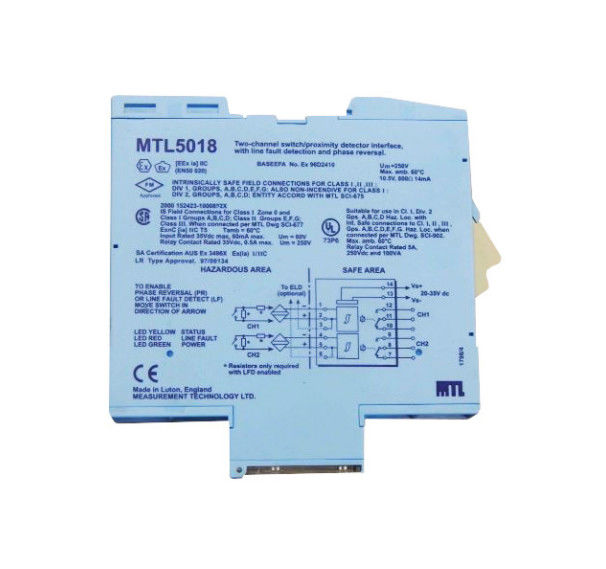

MTL5018 MTL उपकरण निकटता डिटेक्टर इंटरफ़ेस चैनल की संख्या 2

MTL5018 MTL इंस्ट्रूमेंट्स निकटता डिटेक्टर इंटरफेस

एमटीएल 5018 दो सुरक्षित क्षेत्र भारों को दो
खतरनाक क्षेत्र में स्थित स्विच या निकटता डिटेक्टर।
रिले आउटपुट प्रदान किए जाते हैं। स्वतंत्र चरण उलट नियंत्रण अनुमति देता है
एक अलार्म स्थिति सेंसर की किसी भी स्थिति के लिए संकेत दिया जाना है।
चयन योग्य लाइन गलती का पता लगाने (LFD) सुविधा एक खुला या कम पता लगाता है
किसी भी क्षेत्र सर्किट में सर्किट।

विनिर्देश
यह भी देखें सामान्य विनिर्देश
• चैनलों की संख्या
दो
• स्विचों का स्थान
क्षेत्र 0, IIC, T6 खतरनाक क्षेत्र
डिवीजन 1, समूह ए खतरनाक स्थान
• निकटता डिटेक्टर का स्थान
जोन 0, IIC, T4?? 6 खतरनाक क्षेत्र यदि उपयुक्त रूप से प्रमाणित है
डिवीजन 1, समूह ए खतरनाक स्थान
• सुरक्षित क्षेत्र का आउटपुट
स्विचिंग संपर्क के साथ दो रिले
• खतरनाक क्षेत्र के इनपुट
निकटता डिटेक्टरों के लिए NAMUR/DIN 19234 मानकों के अनुरूप इनपुट
• सेंसर पर लगाया गया वोल्टेज
7 से 9V 1kΩ ±10% से
• इनपुट/आउटपुट विशेषताएं
सामान्य (रिवर्स) चरणः
आउटपुट एनर्जीज्ड (डि-एनर्जीज्ड) यदि Iin >2.1mA या Rin <2kΩ
आउटपुट डी-एनेर्जीकृत (एनेर्जीकृत) यदि Iin <1.2mA या Rin >10kΩ
हाइस्टेरिसिसः 200μA, विशिष्ट
• लाइन दोष का पता लगाना (एलएफडी)
उपयोगकर्ता द्वारा यूनिट के शीर्ष पर स्विच के माध्यम से चुना जा सकता है। प्रत्येक चैनल के लिए एक एलईडी द्वारा लाइन दोषों को इंगित किया जाता है। एक पता लगाया गया लाइन दोष रिले को बंद कर देता है।
खुला सर्किट अलार्म अगर आईइन <100μA
ओपन-सर्किट अलार्म बंद अगर आईइन> 250μA
शॉर्ट सर्किट अलार्म चालू यदि Rin<100Ω
शॉर्ट सर्किट अलार्म बंद अगर Rin> 360Ω
नोटः संपर्क इनपुट के साथ एलएफडी सुविधा का उपयोग करते समय प्रतिरोधों को लगाया जाना चाहिए
स्विच के साथ श्रृंखला में 500Ω से 1kΩ
स्विच के समानांतर 20kΩ से 25kΩ
• चरण उलट
प्रत्येक चैनल के लिए स्वतंत्र, उपयोगकर्ता द्वारा चयन योग्य
रिले का प्रकार
एकल पोल, स्विचिंग संपर्क
नोटः प्रतिक्रियाशील भारों को पर्याप्त रूप से दबाया जाना चाहिए
रिले की विशेषताएं
प्रतिक्रिया समयः अधिकतम 10ms
संपर्क रेटिंगः 250V AC, 2A, cosø >0.7
40V dc, 2A, प्रतिरोध भार
• एलईडी संकेतक
हराः शक्ति संकेत
पीलाः दोः प्रत्येक चैनल की स्थिति (जिस समय आउटपुट को ऊर्जा दी जाती है)
लालः दोः प्रत्येक चैनल के लिए एलएफडी संकेत (जब लाइन दोष का पता लगाया जाता है)
• अधिकतम वर्तमान खपत
20V पर 60mA
60mA 24V पर
40mA 35V पर
• अधिकतम शक्ति अपव्यय
1.4W 24V पर
1.5W 35V पर
• अकेलेपन
बिजली आपूर्ति, खतरनाक क्षेत्र सर्किट और रिले आउटपुट के बीच 250V एसी या डीसी
• सुरक्षा विवरण (प्रत्येक चैनल)
10.5V, 800Ω, 14mA, Um= 250V rms या dc
