MTL5511 MTL उपकरण स्विच निकटता डिटेक्टर इंटरफेस 10ms अधिकतम

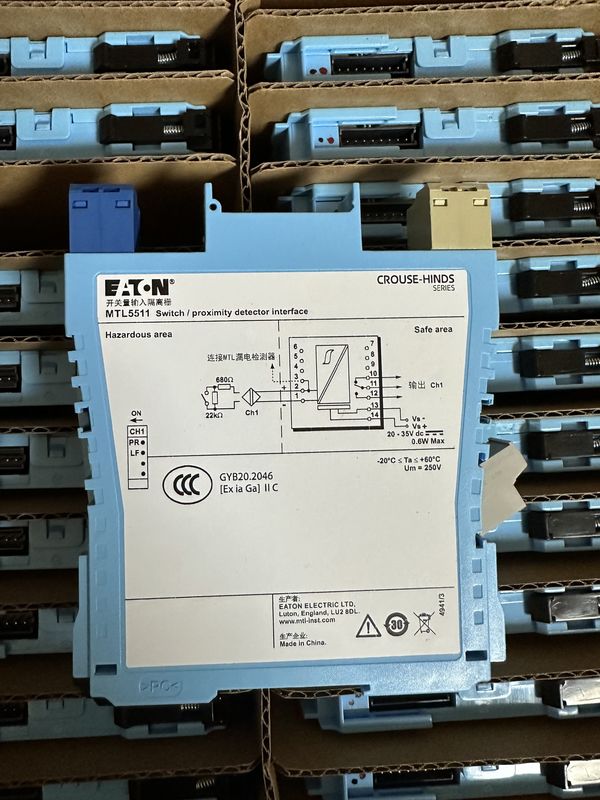

MTL5511 MTL उपकरण स्विच/नज़दीकी डिटेक्टर इंटरफ़ेस

MTL5511 सुरक्षित क्षेत्र भार को एक स्विच या एक खतरनाक क्षेत्र में स्थित निकटता डिटेक्टर द्वारा नियंत्रित करने के लिए सक्षम बनाता है।
या फील्ड वायरिंग में शॉर्ट सर्किट की स्थिति लाइनफॉल्ट-डिटेक्ट (एलएफडी) सुविधा द्वारा पता लगाई जाती है और मॉड्यूल के शीर्ष पर भी इंगित की जाती है।चैनल के लिए चरण उलट मॉड्यूल की तरफ पर एक स्विच द्वारा चुना जाता है और आउटपुट स्विच रिले संपर्क द्वारा प्रदान की जाती है.

विनिर्देश
यह भी देखें सामान्य विनिर्देश

• चैनलों की संख्या
एक
• स्विचों का स्थान
क्षेत्र 0, IIC, T6 खतरनाक क्षेत्र
डिवीजन 1, समूह ए खतरनाक स्थान
• निकटता डिटेक्टर का स्थान
जोन 0, IIC, T4?? 6 खतरनाक क्षेत्र यदि उपयुक्त रूप से प्रमाणित है
डिवीजन 1, समूह ए खतरनाक स्थान
• खतरनाक क्षेत्र के इनपुट
निकटता डिटेक्टरों के लिए बीएस EN6094756:2001 मानकों के अनुरूप इनपुट (NAMUR)
• सेंसर पर लगाया गया वोल्टेज
7 से 9V dc 1kΩ ±10% से
• इनपुट/आउटपुट विशेषताएं
सामान्य अवस्था
आउटपुट बंद अगर इनपुट > 2.1mA (इनपुट सर्किट में < 2kΩ)
आउटपुट खुले हैं यदि इनपुट < 1.2mA (> इनपुट सर्किट में 10kΩ)
हाइस्टेरिसिसः 200μA (650Ω) नाममात्र
• लाइन दोष का पता लगाने (एलएफडी) (यदि चयनित हो)
इकाई के पक्ष पर स्विच के माध्यम से उपयोगकर्ता-चयन योग्य। एक लाइन दोष एक एलईडी द्वारा इंगित किया जाता है। चैनल आउटपुट रिले यदि एक
इनपुट लाइन दोष का पता चला है।
खुले सर्किट अलार्म पर यदि आईएन < 50μA
खुला सर्किट अलार्म बंद अगर आईएन > 250μA
शॉर्ट सर्किट अलार्म चालू यदि रिन < 100Ω
शॉर्ट सर्किट अलार्म बंद अगर रिन > 360Ω
नोटः संपर्क इनपुट के साथ एलएफडी सुविधा का उपयोग करते समय प्रतिरोधों को लगाया जाना चाहिए
स्विच के साथ श्रृंखला में 500Ω से 1kΩ
स्विच के समानांतर 20kΩ से 25kΩ
• सुरक्षित क्षेत्र का आउटपुट
स्विचिंग संपर्क के साथ एकल ध्रुव रिले
नोटः प्रतिक्रियाशील भारों को पर्याप्त रूप से दबाया जाना चाहिए
रिले की विशेषताएं
प्रतिक्रिया समयः अधिकतम 10ms
संपर्क रेटिंग (सुरक्षित क्षेत्र): 50V AC, 2A, cosØ >0.7,
40V dc, 2A, प्रतिरोध भार
संपर्क रेटिंग ((क्षेत्र 2): 35V, 2A, 100VA

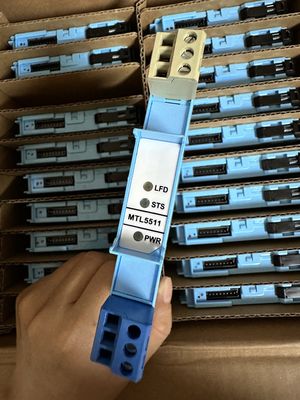

• एलईडी संकेतक
हराः शक्ति संकेत
पीलाः चैनल स्थिति, जब आउटपुट एनर्जीकृत हो
लालः एलएफडी संकेत, जब लाइन दोष का पता चला
• अधिकतम वर्तमान खपत
25mA 24V पर
• यूनिट के भीतर शक्ति अपव्यय
0.6W 24V पर
• सुरक्षा विवरण (प्रत्येक चैनल)
यू_o=10.5V I_o=14mA P_o=37mW U_m= 253V rms या dc
