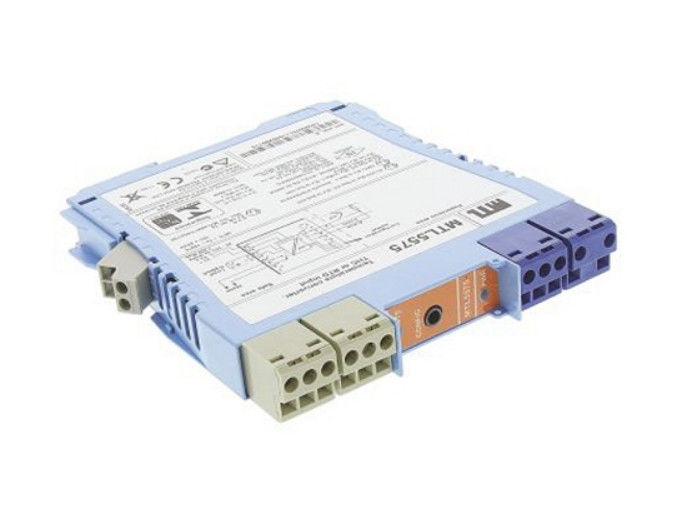

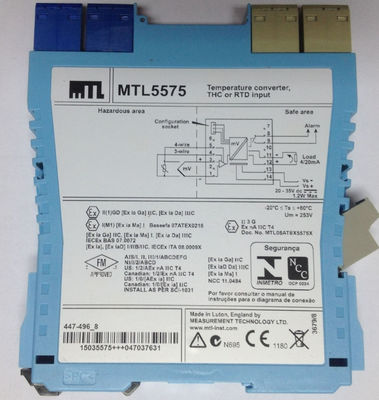

MTL5575 MTL इंडस्ट्रीज तापमान कनवर्टर

MTL5575 MTL उपकरण तापमान कनवर्टर

MTL5575 एक खतरनाक क्षेत्र में घुड़सवार एक तापमान सेंसर से एक कम स्तर के डीसी संकेत को सुरक्षित क्षेत्र भार चलाने के लिए 4/20mA वर्तमान में परिवर्तित करता है। सॉफ्टवेयर चयन योग्य सुविधाओं में रैखिकरण शामिल हैं,सभी थर्मोकपल प्रकारों और 2-, 3- या 4-वायर आरटीडी के लिए रेंजिंग, निगरानी, परीक्षण और टैगिंग। (थर्मोकपल अनुप्रयोगों के लिए टर्मिनल 1?? 3 पर HAZ-CJC प्लग में एक एकीकृत CJC सेंसर शामिल है।)कॉन्फ़िगरेशन व्यक्तिगत कंप्यूटर का उपयोग करके किया जाता हैएक एकल अलार्म आउटपुट प्रदान किया जाता है और प्रक्रिया अलार्म के लिए विन्यस्त किया जा सकता है या प्रारंभिक थर्मोकपल विफलता की सूचना प्रदान करने के लिए।

विनिर्देश
यह भी देखें सामान्य विनिर्देश

• चैनलों की संख्या
एक
• सिग्नल स्रोत
टीएचसी प्रकार J, K, T, E, R, S, B या N से BS 60584 और XK mV इनपुट तक
RTDs 2/3/4-वायर प्लेटिनम BS 60751 के लिए
पीटी 100, पीटी 500, पीटी 1000
क्यू-50 और क्यू-53
Ni 100/500/1000 DIN 43760
• संकेत स्रोत का स्थान
क्षेत्र 0, IIC, T4-6 खतरनाक क्षेत्र
डिवीजन 1, समूह ए, खतरनाक स्थान
• इनपुट सिग्नल सीमा
₹75 से +75mV, या 0 से 400Ω (0 से 1000Ω Pt & Ni सेंसर)
• इनपुट सिग्नल स्पैन
3 से 150mV, या 10 से 400Ω (10 से 1000Ω Pt & Ni सेंसर)
• आरटीडी उत्तेजना धारा
200μA नाममात्र
• शीत जंक्शन मुआवजा
स्वचालित या चयन योग्य
• शीत जंक्शन मुआवजा त्रुटि
≤ 1.0°C
• सामान्य मोड अस्वीकृति
50Hz या 60Hz पर 240V के लिए 120dB (500ms प्रतिक्रिया)
• श्रृंखला मोड अस्वीकृति
50Hz या 60Hz के लिए 40dB
•.कैलिब्रेशन सटीकता (20°C पर)
(हिस्टेरेसिस, गैर-रैखिकता और दोहराव सहित)
इनपुटः (500ms प्रतिक्रिया)
mV/THC: ± 15μV या ± 0.05% इनपुट मान ((जो भी अधिक हो)
RTD: ± 80mΩ
आउटपुटः ± 11μA
• तापमान में उतार-चढ़ाव (सामान्य)
इनपुटः
mV/THC: इनपुट वैल्यू/°C का ± 0.003%
RTD: ± 7mΩ/°C
आउटपुटः ± 0.6μA/°C
• कैलिब्रेशन सटीकता और तापमान बहाव का उदाहरण
(RTD इनपुट - 500ms प्रतिक्रिया)
स्पैनः 250Ω
सटीकताः ± (0.08/250 + 11/16000) x 100%
= स्पैन का 0.1%
तापमान बहावः ± (0.007/250 x 16000 + 0.6) μA/°C
= ±1.0μA/°C
• सेंसर की विफलता पर सुरक्षा ड्राइव
उच्च स्तर, निम्न स्तर, या बंद
• जल्दी थकान
थर्मोकपल्स के लिए प्रारंभिक बर्नआउट का पता लगाना (यदि चयनित हो)
अलार्म चलाता है जब लूप प्रतिरोध वृद्धि > 50Ω है
• आउटपुट रेंज
अधिकतम 600Ω में 4 से 20mA नाममात्र।
• अलार्म आउटपुट (समायोज्य)
अलार्म में रिले चालू, 250mA @ 35V अधिकतम
• अधिकतम सीसा प्रतिरोध (THC)
600Ω
• प्रतिक्रिया का समय
कॉन्फ़िगर करने योग्य - 500 ms डिफ़ॉल्ट ((100/200ms पर सटीकता - संपर्क MTL)
• एलईडी संकेतक
हराः शक्ति और स्थिति का संकेत
पीलाः संपर्क बंद होने पर अलार्म संकेत
• अधिकतम वर्तमान खपत (20mA संकेत के साथ)
24V पर 50mA
• यूनिट के भीतर शक्ति अपव्यय (20mA संकेत के साथ)
1.2W 24V पर
• सुरक्षा विवरण
मापदंडों के लिए प्रमाण पत्र देखें. Um=253V rms या dc
• विन्यासकर्ता
एमटीएल पीसीएस45 सॉफ्टवेयर चलाने वाला एक पर्सनल कंप्यूटर
PCL45USB सीरियल इंटरफेस
