उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| निर्माता: | एमटीएल साधन | उत्पाद संख्या: | MTL5514 |
|---|---|---|---|
| चैनलों की संख्या: | एक | प्रतिक्रिया समय: | अधिकतम 10ms |
| संपर्क रेटिंग (ज़ोन 2): | 35वी, 2ए, 100वीए | अधिकतम वर्तमान खपत: | 24V डीसी पर 25mA |
| इकाई के भीतर बिजली अपव्यय: | 0.6W 24V पर | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | MTL5514 MTL स्विच,निकटता डिटेक्टर इंटरफ़ेस |
||

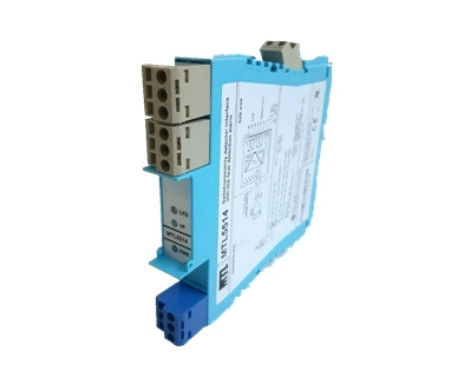

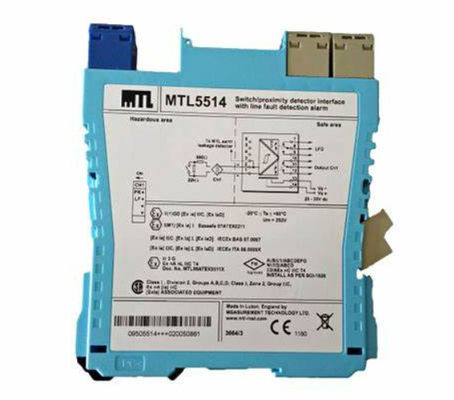

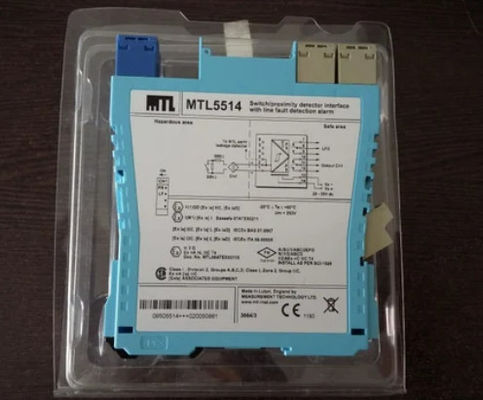

एमटीएल5514 एमटीएल स्विच/नज़दीकी डिटेक्टर इंटरफ़ेस
विवरण
एमटीएलएक्स514 एक रिले के माध्यम से, एक जोखिम वाले क्षेत्र में स्थित निकटता डिटेक्टर या स्विच द्वारा एक सुरक्षित क्षेत्र भार को नियंत्रित करने में सक्षम बनाता है।
एक अलग रिले के माध्यम से संकेत दिया जाता है और मॉड्यूल के शीर्ष पर इंगित किया जाता है। चरण उलट चुनने के लिए स्विच प्रदान किए जाते हैं और लाइन गलती का पता लगाने के लिए सक्षम करते हैं
चैनलों की संख्या
एक
स्विच का स्थानh
क्षेत्र 0, IIC, T6 खतरनाक क्षेत्र
Div.1, समूह ए, खतरनाक स्थान
निकटता डिटेक्टर का स्थान
जोन 0, IIC, T4?? 6 खतरनाक क्षेत्र, यदि उपयुक्त रूप से प्रमाणित है
Div.1, समूह ए, खतरनाक स्थान
खतरनाक क्षेत्र इनपुट
बीएस EN60947 ₹5 ₹6:2001 मानकों के अनुरूप इनपुट
निकटता डिटेक्टर (NAMUR)
सेंसर पर लगाया गया वोल्टेज
7 से 9V dc 1kΩ ±10% से
इनपुट/आउटपुट विशेषताएं
सामान्य अवस्था
आउटपुट बंद अगर इनपुट > 2.1mA (इनपुट सर्किट में < 2kΩ)
आउटपुट खुले हैं यदि इनपुट < 1.2mA (> इनपुट सर्किट में 10kΩ)
हाइस्टेरिसिसः 200μA (650Ω) नाममात्र
लाइन दोष का पता लगाने (एलएफडी) (जब चयनित हो)
इकाई के पक्ष पर स्विच के माध्यम से उपयोगकर्ता-चयन योग्य। लाइन दोष
एक एलईडी द्वारा संकेत दिया जाता है. लाइन गलती रिले ऊर्जा और चैनल
आउटपुट रिले में इनपुट लाइन की खराबी का पता लगाने पर बिजली बंद
खुले सर्किट अलार्म पर यदि आईएन < 50μA
खुला सर्किट अलार्म बंद अगर आईएन > 250μA
शॉर्ट सर्किट अलार्म चालू यदि रिन < 100Ω
शॉर्ट सर्किट अलार्म बंद अगर रिन > 360Ω
नोटः संपर्क इनपुट के साथ एलएफडी सुविधा का उपयोग करते समय प्रतिरोधों को लगाया जाना चाहिए
स्विच के साथ श्रृंखला में 500Ω से 1kΩ
स्विच के समानांतर 20kΩ से 25kΩ
सुरक्षित क्षेत्र का आउटपुट
MTL4514 और MTL5514
चैनलः स्विचिंग संपर्क के साथ एकल ध्रुवीय रिले
LFD: स्विचिंग संपर्क के साथ एकल ध्रुवीय रिले
MTL4514B
चैनल: एकल ध्रुव रिले
LFD: एकल ध्रुव रिले
एलईडी संकेत
हराः शक्ति संकेत
पीलाः चैनल स्थिति, जब आउटपुट एनर्जीकृत हो
लालः एलएफडी संकेत, जब लाइन दोष का पता चला
अधिकतम वर्तमान खपत
25mA 24V dc पर
इकाई के भीतर शक्ति अपव्यय
0.6W 24V पर
सुरक्षा विवरण
Uo=10.5V Io=14mA Po=37mW Um = 253V rms या dc
